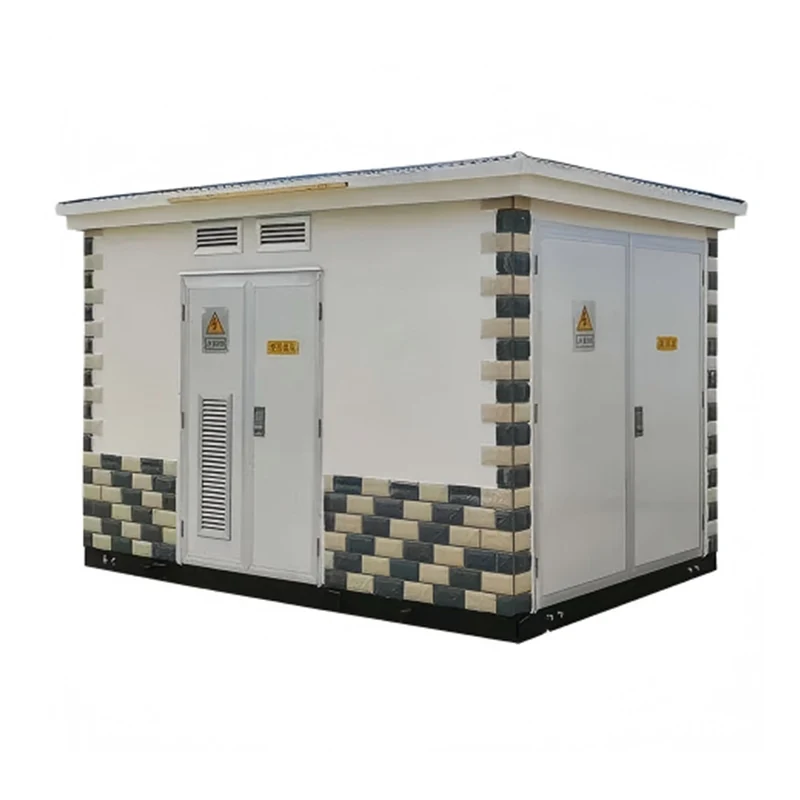

Tyypillinen JUCEG European Type Substation on jaettu kolmeen erilliseen osastoon. Korkeajännitehuoneessa on rengaspääyksiköt, kuorman katkaisijat tai katkaisijat, jotka kaikki on suljettu metallikaappiin. Muuntajahuoneessa on joko öljyllä upotettu tai kuivatyyppinen jakelumuuntaja luonnollisella tai pakotetulla ilmajäähdytyksellä, termisesti irrotettu viereisistä osista. Pienjännitehuoneessa on pää- ja syöttökatkaisijat, tehokertoimen korjauskondensaattorit ja älykkäät mittausjärjestelmät. Jokainen osasto täyttää IP54:n tai korkeamman tunkeutumissuojauksen ja on valmistettu galvanoidusta teräksestä tai alumiini-sinkkiseospaneeleista, jotka on päällystetty korroosionestopinnoitteella.
JUCEG ymmärtää, että jokaisella asennuksella on ainutlaatuiset vaatimukset. European Type Substation -kaapit voidaan räätälöidä mittojen, ovien avautumissuunnan, lukkotyyppien ja ilmanvaihtoasetelmien suhteen. HV-kojeisto voidaan valita useilta valmistajilta, ja muuntaja voidaan suunnitella tietyille impedanssiarvoille oikosulkuvirtojen rajoittamiseksi. Pienjännitesyöttimet voidaan konfiguroida vikavirtalaitteilla, ylijännitesuojalaitteilla ja energia-analysaattoreilla. Rannikkoalueilla kotelot saavat C5-M meripinnoitteen. Äärimmäisen kylmiin ilmastoihin käytetään kondensaation estäviä lämmittimiä ja matalan lämpötilan tiivistemateriaaleja. Valinnaiset akustiset kotelot vähentävät muuntajan melua alle 45 dB(A) 1 metrin etäisyydellä, sopivat asuinalueille.
Jokainen JUCEGin eurooppalainen tyyppisähköasema käy läpi tiukat tehdashyväksyntätestit ennen toimitusta. Suurjännitetestit sisältävät tehotaajuuden kestojännitteen ja osapurkausmittauksen virtakiskojärjestelmissä. Muuntajien rutiinitestit kattavat tyhjäkäynti- ja kuormitushäviöt, eristysvastuksen ja vektoriryhmän tarkastuksen. Kaikkien kytkinlaitteiden ja lukitusten toimintatestit suoritetaan. Lopullisen kokoonpanon mittatarkkuus ja pinnoitteen paksuus tarkistetaan. Täydellinen testiraportti toimitetaan laitteen mukana. Asiakkaat ovat tervetulleita todistamaan näitä testejä etänä tai paikan päällä.
Koska Euroopan tyyppinen sähköasema on täysin koottu, kuljetus vaatii erikoislogistiikan. JUCEG järjestää lavaperävaunujen kuljetukset asianmukaisin kiinnitysjärjestelyin mekaanisen rasituksen välttämiseksi. Yksikkö kuljetetaan muuntajaöljyllä valutettuna tai typpisuljettuna ulkomaille konttikuljetuksia varten, minkä jälkeen se täytetään paikallisesti. Toimitettaessa JUCEG tarjoaa nostosuunnitelman ja perustusvaatimukset, mukaan lukien upotetut kanavat ja maadoitusverkkoliitännät.
JUCEGin insinööritiimi avustaa järjestelmän suunnittelussa, oikosulkusaskelmissa, suojauksen koordinointitutkimuksissa ja kaaren välähdysvaaran analysoinnissa alkuperäisestä konseptista käyttöönottoon. Tuotamme yksityiskohtaisia 3D-malleja, jotka näyttävät kotelon asettelun, tuuletusreitin ja kaapelin läpivientien sijainnit, jolloin asiakas voi tarkistaa siviilikäyttöliittymät ennen valmistuksen aloittamista. Tämä kattava suunnittelutuki varmistaa, että jokainen eurooppalaisen tyypin ala-asema integroituu saumattomasti laajempaan verkkoon.
