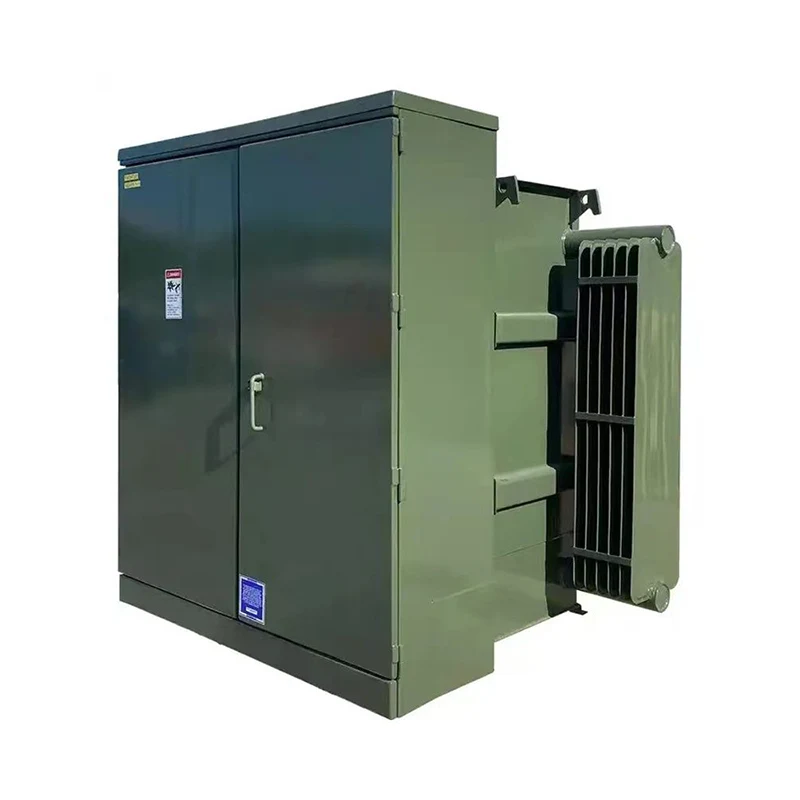

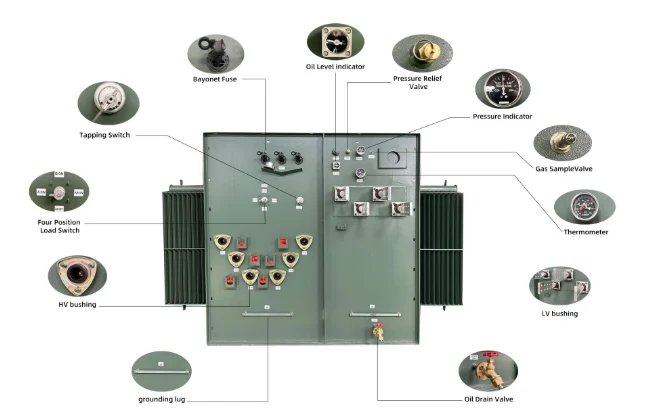

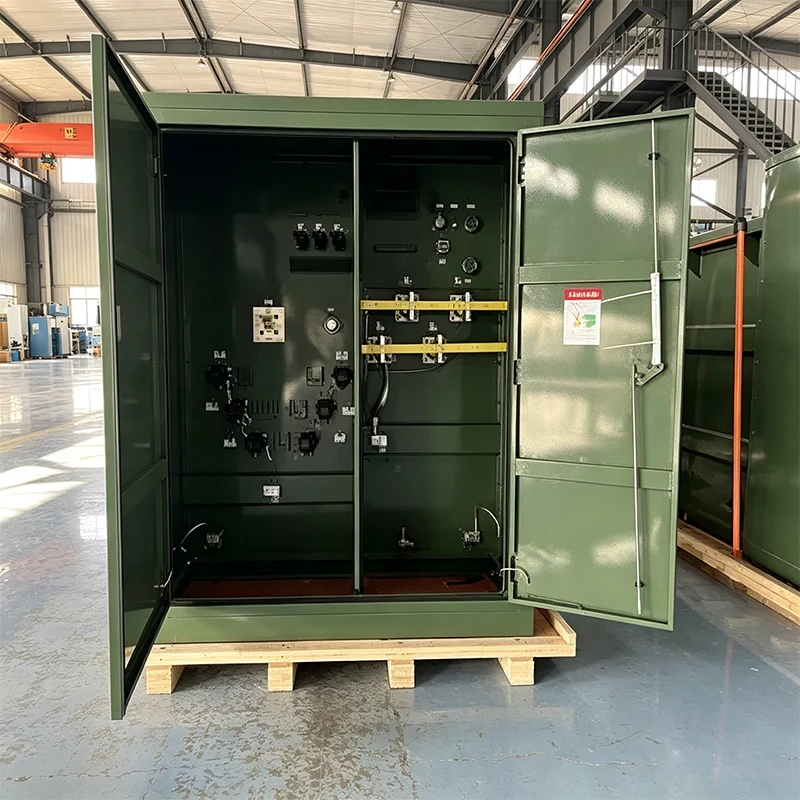

JUCEG on valmistaja ja toimittaja, joka on erikoistunut toimittamaan 3750 kVA patja-asennettavia muuntajia. Kompakti rakenne yhdistää muuntajan rungon, suurjännitekuorman kytkimen, sulakkeen ja muut komponentit suljetussa öljysäiliössä. Tilavuus on noin 1/10 - 1/5 perinteisen sähköaseman tilavuudesta, mikä vähentää merkittävästi lattiatilaa. 3750 kVA:n patja-asennetussa muuntajaöljysäiliössä on täysin suljettu rakenne. Muuntajaöljyllä on erinomaiset eristys- ja lämmönpoistoominaisuudet, mikä varmistaa laitteiden turvallisen ja luotettavan toiminnan. Samalla täysin eristetty rakenne eliminoi eristysetäisyyden tarpeen, mikä takaa luotettavasti henkilökunnan turvallisuuden. Korkea- ja matalajännitepuolen kokoonpano voidaan räätälöidä käyttäjän vaatimusten mukaan. Esimerkiksi suurjännitepuoli voidaan varustaa tulolinjojen eri jännitetasoilla ja pienjännitepuoli mittaus-, tulo-, lähtö-, kondensaattori- jne. osastoilla.
|
Parametri |
Erittely |
|
Nimelliskapasiteetti |
3750 kVA |
|
Vaiheet |
Kolmivaiheinen |
|
Ensisijainen jännite |
12,47 kV, 13,2 kV, 13,8 kV, 15 kV, 21,7 kV, 34,5 kV (konfiguroitavissa) |
|
Toissijainen jännite |
480Y/277V, 208Y/120V, 400Y/230V, 600Y/347V (konfiguroitavissa) |
|
Taajuus |
50/60 Hz |
|
Jäähdytysmenetelmä |
ONAN (Oil Natural Air Natural) / KNAN |
|
Lämpötilan nousu |
65°C (vakio) |
|
Impedanssijännite |
|
|
Vektoriryhmä |
Dyn11, Yyn0, Dyn1 (konfiguroitavissa) |
|
Käämitysmateriaali |
Kupari tai alumiini |
|
Ydinmateriaali |
Kylmävalssattu piiteräs (CRGO) |
|
Eristävä neste |
Mineraaliöljy tai FR3 (palonkestävä) |
|
Nesteen tilavuus |
~717 gallonaa (2 714 litraa) |
|
Kotelotyyppi |
NEMA 3R (ulkokäyttö), IP24-luokitus |
|
Kaapin syvyys |
24" (610mm) 2000-3750kVA-alueelle |
|
Erittely |
Arvo |
|
Mitat (L × S × K) |
4080 × 2060 × 2680 mm (161" × 81" × 105") |
|
Kokonaispaino (öljyn kanssa) |
~14 400 kg (31 746 lb) |
|
Kuivapaino (ilman öljyä) |
~2 762 lb (1 253 kg) |
|
Öljyn paino |
~5 342 lb (2 423 kg) |
Verrattuna perinteisiin rakennusalan sähköasemiin, se on säästänyt jakeluhuoneen varoja, aikaa ja tilaa. Tehdas kokoaa laitteet valmiiksi, ja asennus paikan päällä on helppoa ja nopeaa, mikä lyhentää rakentamisaikaa. 3750 kVA patjalla asennettava muuntaja on täysin suljettu ja täysin eristetty, mikä vähentää huoltotyökuormaa ja alentaa käyttö- ja ylläpitokustannuksia. Ulkoinen sisustus on puurakenteella tai ruostumattomalla teräsrakenteella, joka on tyylikäs ja kunnollinen ja sopusoinnussa ympäröivään ympäristöön.
1. Miksi valita meidät?
Erikoistunut muuntajien suunnitteluun ja tuotantoon yli 20 vuoden ajan. Räätälöimme muuntajan tarpeidesi mukaan eri jännitteillä, kapasiteetteilla ja taajuuksilla.
2. Kuinka varmistaa tuotteen laatu?
Kaikilla tuotteilla on 24 kuukauden takuu
3. Hyväksytkö FAT (tehdashyväksyntätestin)?
Kyllä. Se on saatavilla. Olemme vastuussa jokaisen muuntajan testauksesta.
4. Mihin aikaan saan tarjouksen?
Yleensä lainaamme 24 tunnin kuluessa kyselysi saamisesta.
5. Voitko tarjota sähköjärjestelmän suunnitteluratkaisuja?
Tarjoamme tietysti ilmaisia suunnitteluratkaisuja ja asennuspalveluita.
