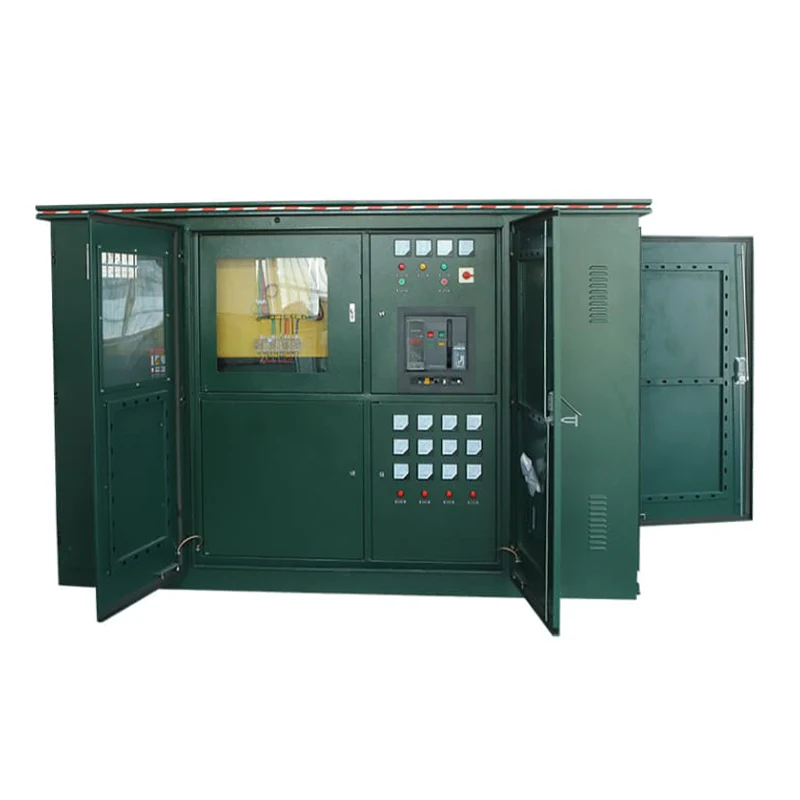

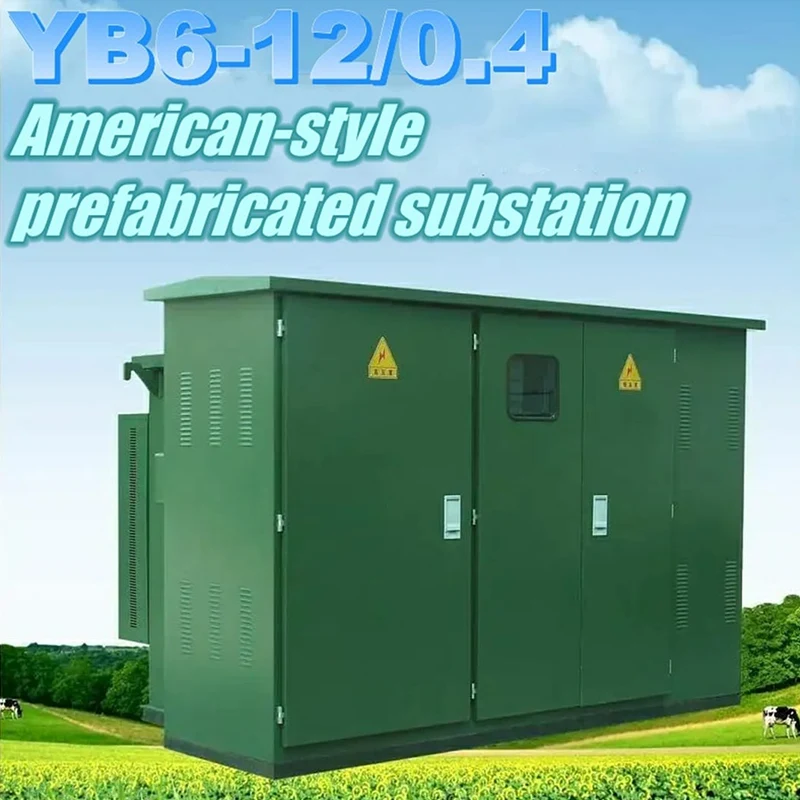

YB6 33kV amerikkalainen esivalmistettu laatikkosähköasema

Ammattimaisena korkealaatuisena JUCEG YB6 33kV American Prefabricated Box Substation valmistajana tarjoamme sinulle parhaan myynnin jälkeisen palvelun. Äärimmäisen pienen jalanjäljen ansiosta se sopii erinomaisesti kaupunkisovelluksiin; täysin eristetty ja tiivistetty rakenne eliminoi paljaat jännitteiset komponentit; kaksoissulakesuojaus ja rengas/liitin joustavuus lisäävät virransyötön jatkuvuutta; perinteisiin sähköasemiin verrattuna asennus- ja ylläpitokustannukset ovat alhaisemmat; esiasennettu ja testattu tehtaalla, sitä voidaan käyttää suoraan paikan päällä tapahtuvaan käyttöönottoon; YB6 33kV American Prefabricated Box Substation tarjoaa etuja, kuten älykkään valvonnan, SCADA-integroinnin ja erilaisia ​​kuorimateriaalivaihtoehtoja.

Suorituskykyominaisuudet

1. Täysin eristetty, täysin suljettu, ilman jatkuvaa huoltoa, mikä takaa luotettavan henkilökohtaisen turvallisuuden;

2. Kompakti rakenne, jonka tilavuus on vain 1/3 - 1/5 vastaavan eurooppalaisen muuntajan tilavuudesta ja matala korkeus;

3. YB6 33kV amerikkalainen esivalmistettu laatikkoala-asema voi ottaa käyttöön laatikkotyyppisen rakenteen, jotta vältetään säiliössä olevan muuntajaöljyn saastuminen;

4. Korkeajännitepuolella on kaksoissulake täyden alueen suojaus, mikä vähentää merkittävästi kustannuksia: sitä voidaan käyttää rengasverkossa tai terminaalina, ja kaapelin pää voidaan irrottaa nopeasti 200 A kuormitusvirralla;

5. Laatikon rungossa käytetään hunajakennotyyppistä kaksikerroksista komposiittilevyä, jolla on lämmöneristys- ja lämmönpoistotoiminto;

6. Pienjännitepuolelle on lisätty elektroninen vaihekatkossuoja. Kun järjestelmässä esiintyy epänormaalia jännitettä, se voi nopeasti irrottaa pääkytkimen;

7. Korkeajännitepuolella käytetään öljyllä upotettuja kuormakytkimiä tai SF6-kuormakytkimiä, jotka voidaan päivittää sähköisesti luomaan pohjan jakeluverkon automaatiolle;

8. Käytä öljyllä upotettuja S9- tai parempia S11-sarjan muuntajia;

Työympäristön olosuhteet

Kuljetus:

Tehtaalla toimitetut sähköasemat tulee täyttää 25# (tai 45#) muuntajaöljyllä öljysäiliön öljymäärämittarin osoittamalla tavalla. Kuljetuksen ja käsittelyn aikana sähköasemaa ei saa kääntää ylösalaisin tai kääntää, osiin ei saa lyödä eikä sitä saa altistaa voimakkaalle tärinälle.

Kun YB6 33kV American Prefabricated Box -sähköasemaa nostetaan ja siirretään paikan päällä, on kiinnitettävä erityistä huomiota. Nostokoukku tulee kiinnittää öljysäiliön nostokoukkuun ja nosto tulee suorittaa hitaasti, jotta sähköaseman pintamaali ei vaurioidu teräsvaijerilla ja jopa koko sähköaseman painopiste ei pääse siirtymään, kallistumaan tai putoamaan.

Asennus:

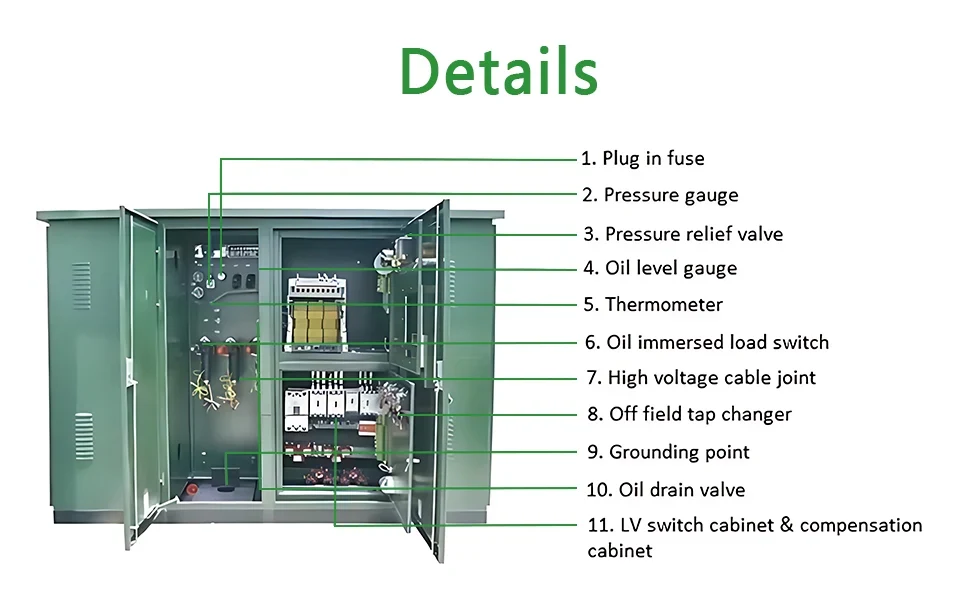

Kun sähköasema asennetaan paikan päälle, tulee kiinnittää huomiota kaapin pintamaalin suojaukseen. Painemittarit, öljytasomittarit, lämpömittarit, pistokesulakkeiden kahvat ja eristysholkkielementit eivät saa törmätä, saada halkeamia jne., eivätkä ruuvit saa olla löysällä.

Poista kaikki pöly ja lika sähköaseman ulkopuolelta, kaapin oven sisäpuolelta ja eristysholkin pinnalta.

Tarkista, vastaavatko sähköaseman tyyppikilven tiedot ja tuotetodistus tilauslomakkeessa, ja tarkista, puuttuuko pakkausluettelon mukaan asiakirjat ja varaosat.

Sähköaseman kaapeleiden ja tulo-/lähtölinjojen rakennuspiirustukset on esitetty kuvassa.

Huolto:

Tehtaalla toimitetut tuotteet on koottu ja säädetty tiukasti, eikä niitä tarvitse purkaa asennuksen aikana, jotta ne eivät vaikuta suorituskykyyn. Huolto on rajoitettu seuraaviin tilanteisiin:

Suorita muuntajaöljyn näyteanalyysi kerran vuodessa;

Jos öljytaso laskee, lisää se välittömästi. Öljylaadun tulee olla sama kuin säiliössä;

Sulakkeen palamisen jälkeen syy tulee tunnistaa ja sulakkeen ydintä vaihdettaessa kiinnitä huomiota sen spesifikaatioon ja mallin tulee olla sama kuin alkuperäisessä teknisessä ja mallissa.
