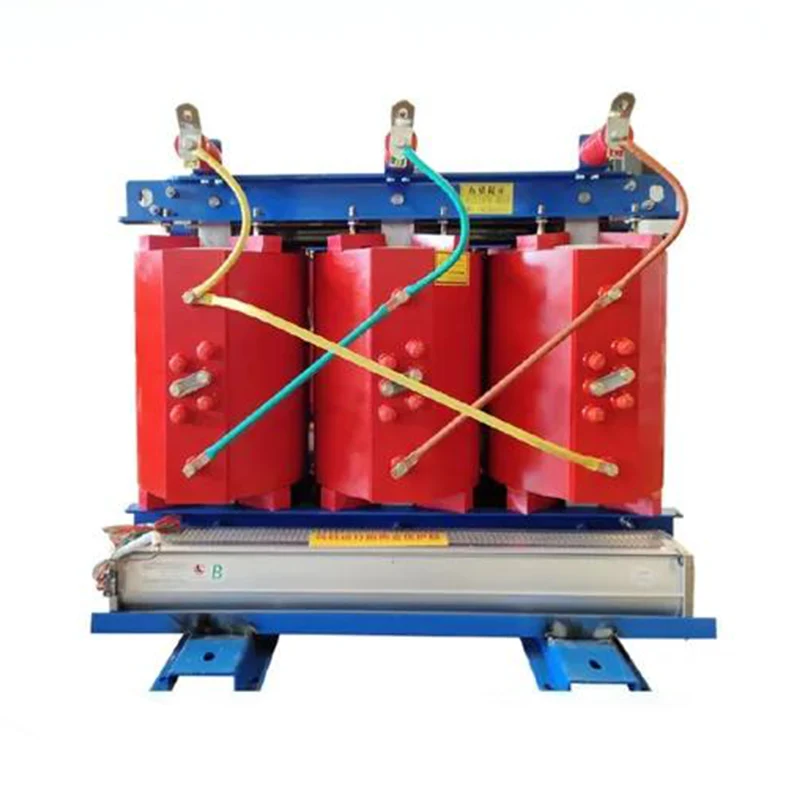

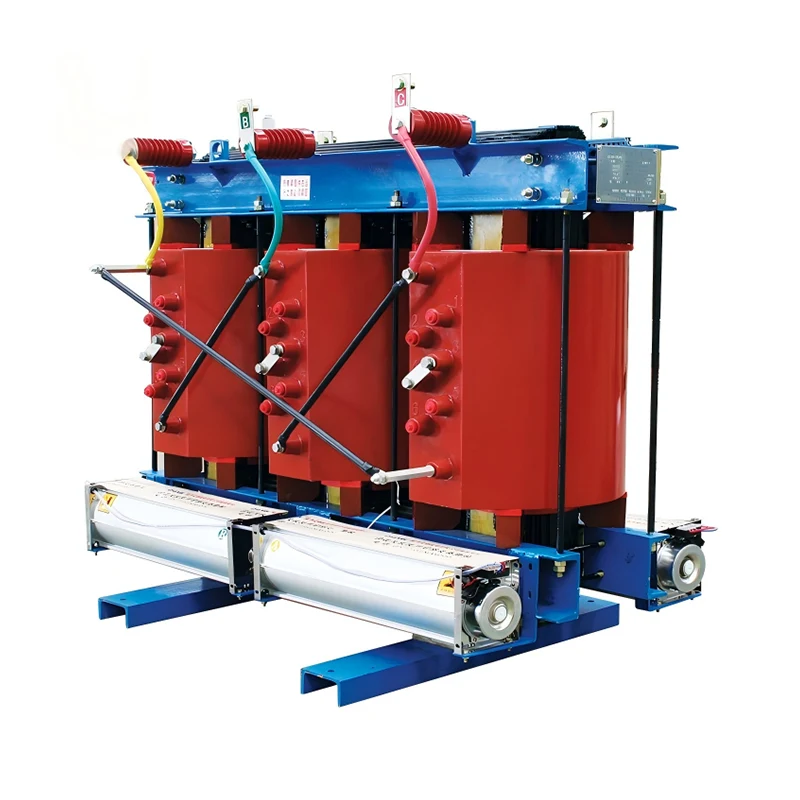

Ydintyyppi kuivatyyppinen tehomuuntaja

Ammattimaisena valmistajana haluamme tarjota sinulle JUCEG Core Type Dry Type -tehomuuntajan. Ja tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen. Sydäntyyppinen rautasydänrakenne on otettu käyttöön, jossa rautasydänpilari ja ike muodostavat suljetun magneettipiirin ja käämitys on suojattu rautasydänpylvään ympärillä. Rautasydän valmistetaan yleensä pinoamalla korkealaatuisia raesuuntautuneita kylmävalssattuja piiteräslevyjä, jotta vähennetään tyhjäkäyntiä ja tyhjävirtaa. Rautasydämen pinta on päällystetty erikoishartsilla kosteuden ja ruosteen estämiseksi sekä käyttömelun vähentämiseksi. Käämitys on käsitelty epoksihartsivalulla tai kyllästyseristyksellä, jolloin muodostuu erittäin luja lasikuiturakenne, jolla on erinomainen sähköinen suorituskyky ja mekaaninen lujuus. Korkea- ja matalajännitekäämien väliin sijoitetaan eristysputket sähköeristyksen lisäämiseksi, ja välikappaleita ja tukilevyjä käytetään käämien rajoittamiseen käämien vakauden ja luotettavuuden varmistamiseksi. Ydintyyppinen kuivatyyppinen tehomuuntaja käyttää pääasiassa ilmakonvektiota tai pakotettua ilmajäähdytystä lämmön hajauttamiseen. Luonnollista ilmajäähdytystä (AN) käytettäessä muuntaja voi toimia jatkuvasti nimellisteholla pitkään. Käytettäessä pakotettua ilmajäähdytystä (AF) lämmönpoistohyötysuhde paranee lisäämällä puhaltimien määrää ja muuntajan tehoa voidaan kasvattaa 50 %, mikä sopii ajoittaiseen ylikuormitukseen tai hätätapaturma-ylikuormituskäyttöön.

Kuivatyyppisten muuntajien tyypit:

1. Cast Resin Dry Type Transformer (CRT):

Käyttää epoksihartsia käämien kapseloimiseen ja suojaa niitä kosteudelta, pölyltä, korroosiolta ja muilta ympäristötekijöiltä.

Soveltuu korkean kosteuden tiloihin, sisäasennuksiin ja palovaarallisiin tiloihin hygroskooppisen, syttymättömän ja huoltovapaan luonteensa vuoksi.

Saatavana 25 kVA - 12 500 kVA eristysluokilla F (90°C lämpötilan nousu).

2. Vacuum Pressure Impregnated Transformer (VPI):

Kyllästää käämit H-luokan polyesterihartsilla tyhjiössä ja paineessa poistaen ilmaraot tai aukot eristeestä.

Parantaa mekaanista lujuutta, dielektristä lujuutta ja lämpöstabiilisuutta.

Soveltuu ulkoasennuksiin, seismisiin tapahtumiin ja lämpötilanvaihteluihin vankan rakenteensa, kosteutta kestävän kotelonsa ja alhaisen lämpölaajenemiskertoimensa ansiosta.

Tekniset tiedot

Edut

Erinomainen sähköeristyskyky: Kyllästyksen jälkeen Core Type Dry Type Power Transformer voi tunkeutua täysin epoksihartsin käämityksen sisäpuolelle, täyttää eristysmateriaalien väliset raot ja parantaa yleistä eristyskykyä. Kyllästetty käämin eristekerros on tasainen ja tiheä, mikä vähentää paikallispurkauksen riskiä ja parantaa muuntajan luotettavuutta.

Parannettu mekaaninen lujuus: Kyllästyksen jälkeen epoksihartsi jähmettyy tiiviisti käämin kanssa muodostaen yhtenäisen rakenteen, joka parantaa käämin mekaanista lujuutta ja tärinänkestävyyttä. Kyllästysprosessilla voidaan kiinnittää eristysmateriaalien sijainti ja estää niitä löystymästä tai siirtymästä tärinän tai lämpötilan muutosten vuoksi.

Kosteuden- ja homeenkestävyys: Kyllästysprosessi muodostaa tiiviin suojakalvon käämityspintaan, joka estää tehokkaasti kosteuden pääsyn sisään ja estää eristemateriaalien kosteutta ja homehtumista. Kosteus- ja homeenkestokäsittelyn ansiosta muuntajan eristemateriaalien käyttöikä pidennetään ja eristeen ikääntymisestä aiheutuvat viat vähenevät.

Lämmönpoiston suorituskyvyn parantaminen: Core Type Dry Type Power Transformerin kyllästyskäsittely voi täyttää eristysmateriaalien väliset raot, vähentää ilmakerrosta ja parantaa lämmönjohtavuuden tehokkuutta, mikä auttaa käämiä haihduttamaan lämpöä. Yhdessä kohtuullisen ilmanvaihtorakenteen kanssa kyllästetty kuivatyyppinen muuntaja voi myös saavuttaa hyvän lämmönpoistokyvyn.

Kustannustehokkuus: Valutyyppiin verrattuna kyllästyskäsittely voi joissain tapauksissa käyttää vähemmän epoksihartsimateriaalia, mikä vähentää materiaalikustannuksia. Kyllästyskäsittely soveltuu erimuotoisille ja -kokoisille käämeille, sillä on korkea prosessijoustavuus ja se pystyy vastaamaan erilaisiin tarpeisiin.
