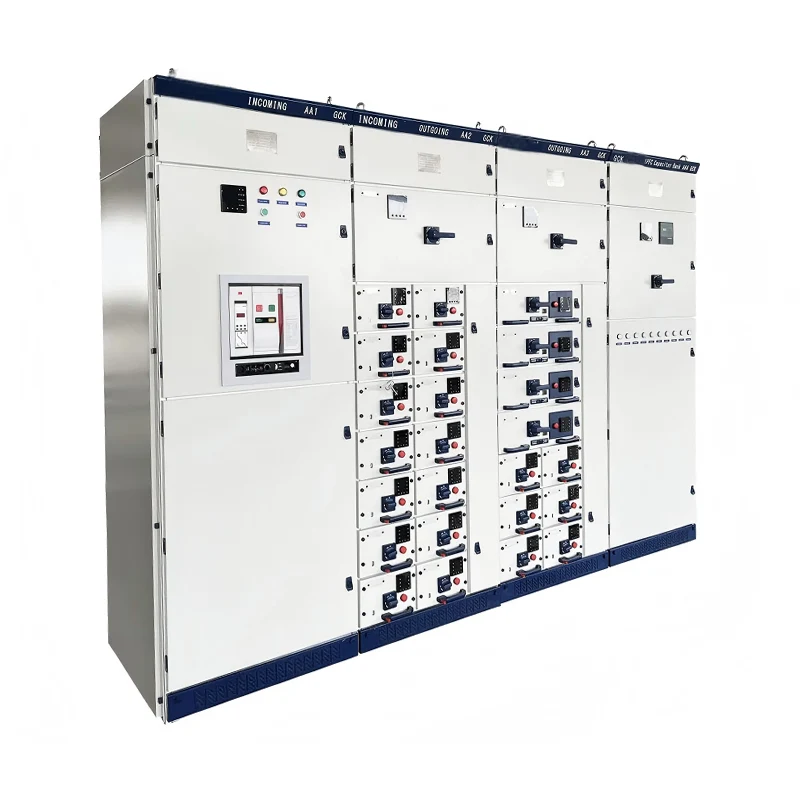

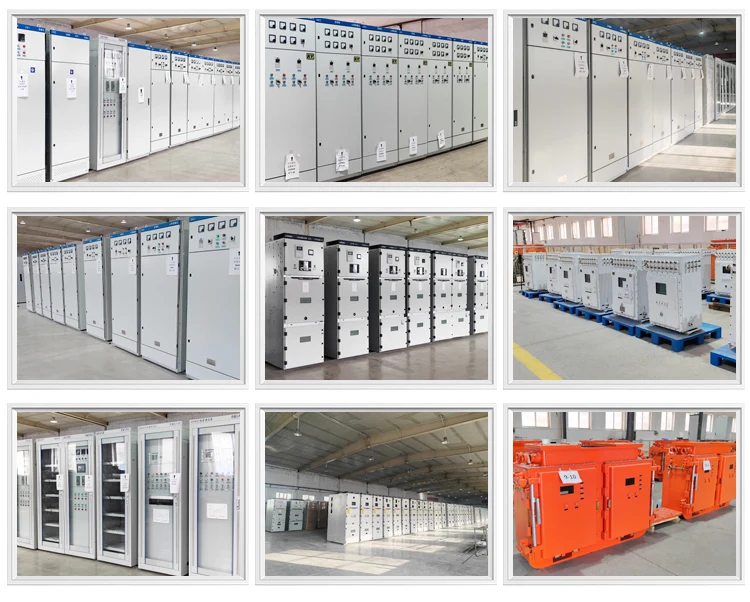

GCS-pienjännitteinen ulosvedettävä kytkinlaite

JUCEG on valmistaja ja toimittaja, joka on erikoistunut GCS-pienjännitteisten irrotettavien kytkinlaitteiden toimittamiseen. Tehonkäyttäjät ovat ottaneet laajalti käyttöön GCS-pienjännitekojeistot, ja ne soveltuvat sähkönjakeluun, sähkömoottoreiden keskitettyyn ohjaukseen, loistehon kompensointiin jne. sähköntuotanto- ja tehonsyöttöjärjestelmissä, joiden kolmivaiheinen vaihtovirtataajuus on 50 (60) Hz, nimellinen käyttöjännite 600 V, 600 V, 60 V. nimellisvirta 4000A tai alle. GCS-pienjännitteistä irrotettavaa kytkinlaitetta on käytetty laajalti suurissa voimalaitoksissa, petrokemian järjestelmissä ja muissa paikoissa, joissa on korkea automaatiotaso ja vaatimukset tietokoneliitäntöille. Pienjännitejakelulaitteena kolmivaiheiselle vaihtovirtalähteelle taajuudella 50 (60) Hz, nimelliskäyttöjännitteellä 380 V (400 V, 660 V) ja nimellisvirralla 4000 A tai vähemmän, sitä käytetään sähköntuotanto- ja syöttöjärjestelmissä jakeluun, moottoreiden keskitettyyn ohjaukseen ja loistehon kompensointiin.

Tekniset tiedot

Nimellisjännite: Pääpiiri AC 380V (400V, 660V), apupiiri AC 220V, 380V (400V), DC 110V, 220V.

Nimellistaajuus: 50 (60) Hz.

Nimelliseristysjännite: 660V (1000V).

Nimellisvirta: Vaakaväylä ≤ 4000A, Pystyväylä (MCC) 1000A.

Väylän nimelliskestovirta: 50kA, 80kA (1s).

Väylän nimellishuippukestovirta: 105 kA, 176 kA (0,1 s).

Power Frequency Test Voltage: Main circuit 2500V/1min, auxiliary circuit 1760V/1min (some materials mention 2000V/1min).

Kojeistotyypit: ulosvedettävä vs. kiinteä

Withdrawable and fixed switchgear possess distinctive attributes that allow their application in different situations in electrical power systems. GCS-pienjännitteiset irrotettavat kojeistot on tehty sovelluksiin, joissa muuttuvat tekijät ja helppo ulottuvuus ovat erittäin tärkeitä. These systems allow for the single pulling out of the specific component which doesn’t affect the entire system, thus simplifying the maintenance and upgrading processes. Tämäntyyppiset kojeistot sopivat monimutkaisiin voimajärjestelmiin, koska seisokkeja on vältettävä mahdollisimman paljon. Toisaalta kiinteät kytkinlaitteet ovat jatkuvasti kestävämpiä ja halvempia; Se on kuitenkin suunnattu alueille, joilla omaisuuden huolto on harvinaista ja kaluston vaihtotarve on vähäistä. Ne tarjoavat suhteellisen rajoitetumman ratkaisun, joka on pakollinen tietyissä suljetuissa asennuksissa.

Tarkasteltaessa kolmea parasta hakutulosta, hausta nousi esiin trendi, joka keskittyi joihinkin keskeisiin teknisiin parametreihin, jotka erottavat tämäntyyppiset kojeistot:

· Saavutettavuus: Suurin huolenaihe vedettävien yksiköiden suhteen on, että niihin on helppo päästä käsiksi, mikä mahdollistaa helpon ja nopean huollon, korjauksen ja komponenttien vaihdon, mikä koskee järjestelmiä, joilla on korkeat käyttöaikavaatimukset.

· Cost: Fixed switchgears are however preferred especially for cost considerations as they are less expensive due to simple structure and low maintenance requirements.

· Size: The compact nature of fixed switchgear is also indicated as the main advantage in situations where spatial placement is concerned.

Kuinka ulos vedettävä GCS-kytkinlaite toimii?

1.Yleinen toiminta ja koostumus:

GCS-pienjännitteinen irrotettava kojeisto on kolmivaiheinen AC-virranjakelulaite, jonka nimelliskäyttöjännite on 380 V (laajennettavissa 400 V:iin ja 660 V:iin) ja nimellisvirta jopa 4 000 A (parannettu versio voi olla 6 300 A). Sen ydintoimintoja ovat tehonjakelu, sähkömoottoreiden keskitetty ohjaus ja loistehon kompensointi. Sitä käytetään laajalti voimalaitoksissa, petrokemianteollisuudessa, metallurgiassa, tekstiileissä, korkeissa rakennuksissa ja muiden teollisuudenalojen sähkönjakelujärjestelmissä.

2. Modulaarinen laatikkorakenne:

Kytkinkaappi käyttää laatikkotyyppistä rakennetta. Jokainen laatikko on itsenäinen toiminnallinen yksikkö, jonka korkeusmoduuli on 160 mm. GCS-pienjännitekojeistot, jotka on jaettu viiteen kokosarjaan: 1/2 yksikköä, 1 yksikköä, 1,5 yksikköä, 2 yksikköä ja 3 yksikköä. Laatikon korkeutta voidaan säätää, kun taas leveys ja syvyys ovat kiinteät, mikä varmistaa samojen toiminnallisten yksiköiden vaihdettavuuden. Laatikon paneeli on varustettu asennonosoittimilla, kuten "auki", "sulje", "testi" ja "veto", ja mukana tulee myös mekaaninen lukituslaite tahattoman käytön estämiseksi. Laatikko työnnetään eteenpäin liukuvan raon ja liukulohkorakenteen kautta, ja jousirajoitinlukitus parantaa vakautta ja estää komponenttien ylikuumenemisen tai laatikon irtoamisen.

3. Toimintotilan eristys ja virtakiskojärjestely:

Kaappi on jaettu toiminnalliseen yksikköhuoneeseen, virtakiskohuoneeseen ja kaapelihuoneeseen. Jokainen huone on tiukasti eristetty vikojen leviämisen estämiseksi. Toiminnalliseen yksikköhuoneeseen mahtuu laatikosto, virtakiskohuoneeseen vaakakisko ja kaapelihuoneeseen kaapelien sisään- ja ulostulot. Vaakakisko on järjestetty vaakasuoraan asentoon kaapin takaosaan, mikä parantaa kykyä vastustaa sähkövoimia ja mahdollistaa pääpiirin korkean oikosulkulujuuden (dynaaminen vakaa virta voi olla 76 kA). Pystyvirtakiskon nimellisvirta on 1000A (MCC-kaapeille), mikä täyttää suuren kapasiteetin virranjakelun vaatimukset.

4. Sähköliitäntä ja sovittimen suunnittelu:
