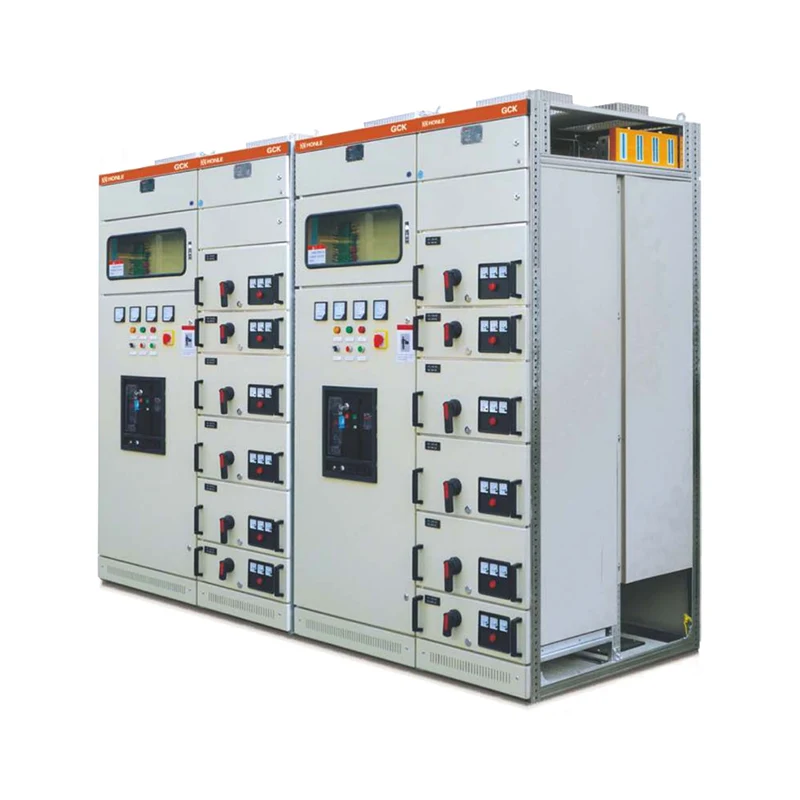

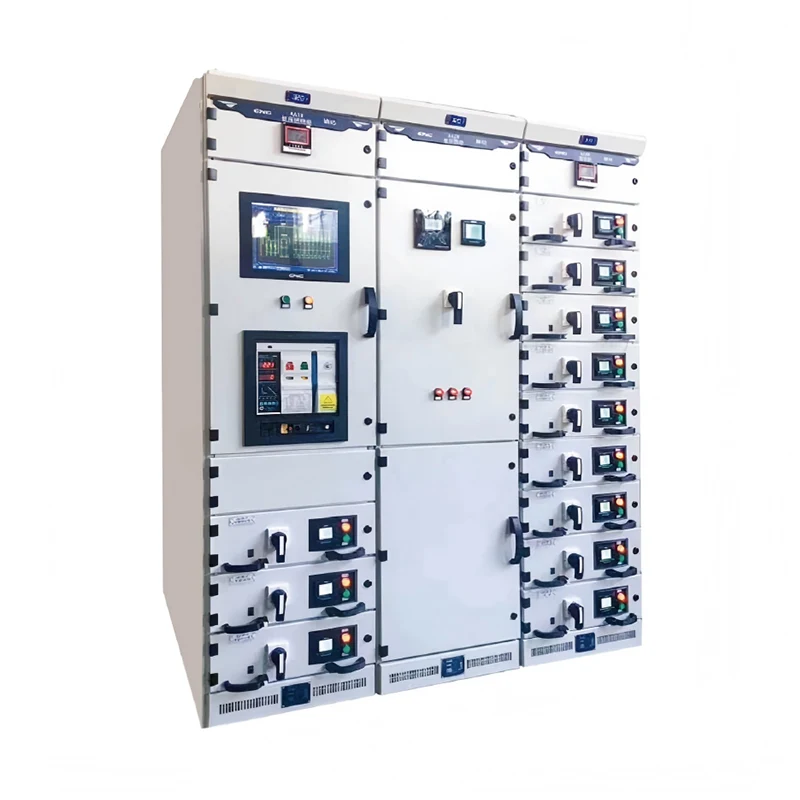

GCK:n matalajännitteinen ulosvedettävä kytkinlaite

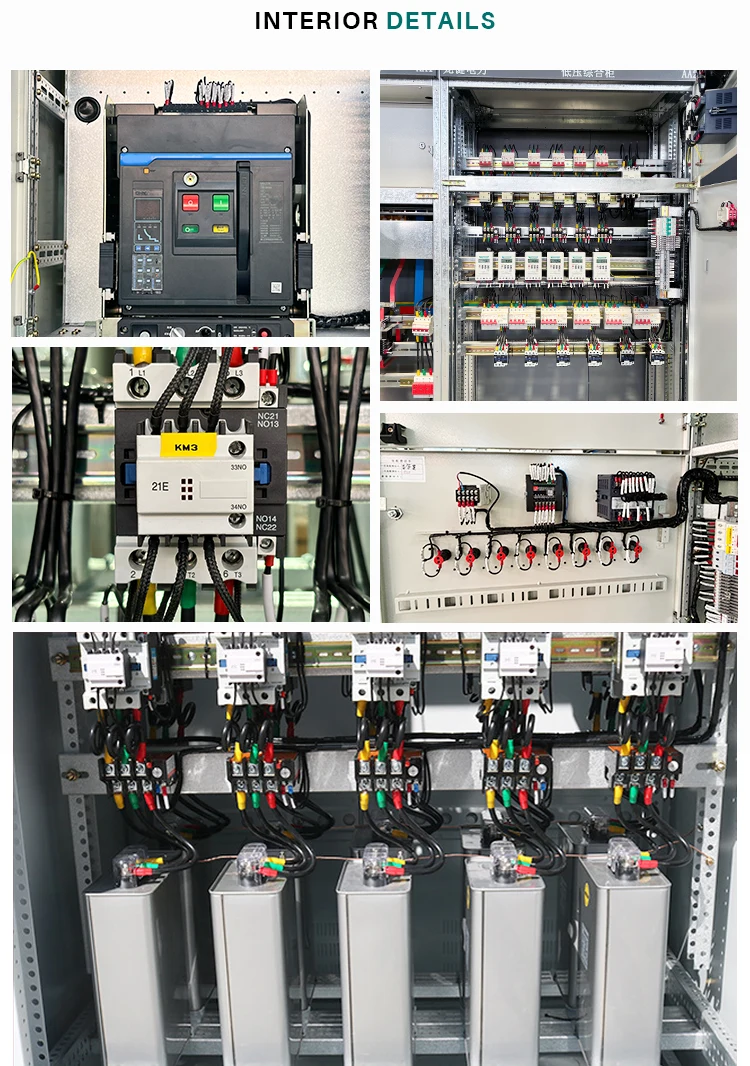

Voit olla varma, että ostat JUCEG GCK pienjännitekojeiston tehtaaltamme. Yhdistetty kokoonpanorakenne on otettu käyttöön, ja kaikki kaapin rungon osat on yhdistetty ruuveilla, mikä estää hitsauksen muodonmuutokset ja jännityksen sekä parantaa tarkkuutta ja standardointitasoa. Kaappi on jaettu kolmeen erilliseen osaan: virtakiskokammio, toiminnallinen yksikkökammio ja kaapelikammio, jotka voivat tehokkaasti estää onnettomuuksien leviämisen ja helpottaa huoltoa. Suojaustaso voi olla IP30/IP40. Laatikosto on varustettu mekaanisella lukitusjärjestelmällä, joka tukee jatkuvaa ylläpitoa. GCK:n matalajännitteisen ulosvedettävän kojeiston pääpiirin pistoke käyttää paloa hidastavaa teknistä muovikoteloa tiivistämiseen, ja venttiilirakenne sulkeutuu automaattisesti, kun laatikko vedetään ulos, mikä varmistaa käyttöturvallisuuden. Toiminnallisen yksikön (laatikon) irrotus ja asettaminen ovat viputoimintoja, joita on kätevä ja luotettava käyttää. Laatikosto ja ovi on mekaanisesti lukittu pääkytkimen käyttömekanismilla. Kun pääkytkin on kiinni-asennossa, ovea ei voi avata, mikä helpottaa sähkölaitteiden turvallista huoltoa. Komponenteilla on vahva monipuolisuus, hyvä sovellettavuus ja korkea standardointitaso. Laatikon korkeus on modulaarinen, joten se on helppo yhdistää ja laajentaa tarpeen mukaan.

Tekniset tiedot

Nimellisjännite: AC 380V, 660V

Nimellisvirta: Vaakakisko enintään 4000A, pystyvirtakisko jopa 1600A

Nimellinen lyhytkestoinen kestovirta: RMS-arvo 50kA, 80kA, huippuarvo 105kA, 176kA

Suojausluokka: IP30, IP40

Ympäristön ilman lämpötila GCK:n matalajännitteisen ulosvedettävän kytkinlaitteen ympärillä ei ylitä +40 ℃, ei ole alle -5 ℃ (jotkut tuotteet voivat olla jopa -25 ℃), ja keskilämpötila 24 tunnin sisällä ei ylitä +35 ℃. Suhteellinen kosteus ei ylitä 50 % korkeimmassa lämpötilassa +40 ℃, ja sen suhteellinen kosteus voi olla korkeampi alemmissa lämpötiloissa.

Korkeus ei ylitä 2000m (jotkut tuotteet vaativat enintään 1000m). Saastumisaste 3.

Käyttöohje

1. Asennus:

Ennen asennusta on tarkastettava, onko GCK-pienjännitteinen ulosvedettävä kytkinlaite ehjä ja onko se ollut kostea. Tarkista myös pakkausluettelon mukaan puuttuuko osia tai vaurioita kuljetuksen aikana.

Kytkinkaappi tulee asentaa puhtaaseen, kuivaan ja hyvin ilmastoituun paikkaan. Vältä asentamasta sitä paikkoihin, joissa on syövyttäviä kaasuja, höyryjä tai räjähtävää pölyä.

Noudata asennuksen aikana tuotteen asennus- ja käyttöohjetta varmistaaksesi oikean asennusjärjestyksen ja sen, että asennuksen laatu vastaa standardeja.

Kun asennat kytkinkaappia osiin, kiristä liitosreiät pulteilla varmistaaksesi kiinteän ja luotettavan liitoksen kaappien välillä.

2. Toiminta:

Tarkista ennen käyttöä, että kytkentäkaapin sisällä olevat sähkölaitteet ja johdot ovat piirustusvaatimusten mukaisia, onko liittimissä numeroita ja onko johdotus siisti ja kiinteä.

Noudata tiukasti käytön aikana toimintaohjeita välttääksesi vahingossa tapahtuvan käytön, joka voi aiheuttaa laitevaurioita tai henkilövahinkoja.

Laatikon poistaminen ja asettaminen tulee suorittaa pääkytkimen ollessa auki-asennossa turvallisen toiminnan varmistamiseksi.

Käyttömekanismin ja oven välissä on mekaaninen lukituslaite. Vain pääkytkimen ollessa auki-asennossa voidaan ovi avata, mikä helpottaa sähkölaitteiden huoltoa ja vaihtoa.

3. Huolto:

Puhdista ja tarkasta GCK:n pienjännitekytkinlaitteet säännöllisesti varmistaaksesi, että laitteen pinta on puhdas ja pölytön ja että sähkölaitteiden koskettimet ovat hyvässä kunnossa.

Tarkista säännöllisesti mekaanisen lukituksen ja sähköisen lukituksen luotettavuus laitteen toiminnan turvallisuuden varmistamiseksi.

Tarkista ja testaa säännöllisesti, että kaikki mittarit ja releet toimivat oikein varmistaaksesi laitteen normaalin suojaustoiminnan.

Tarkista ja testaa säännöllisesti kytkinkaapin maadoitus varmistaaksesi, että maadoituslaite on tukeva ja luotettava.
