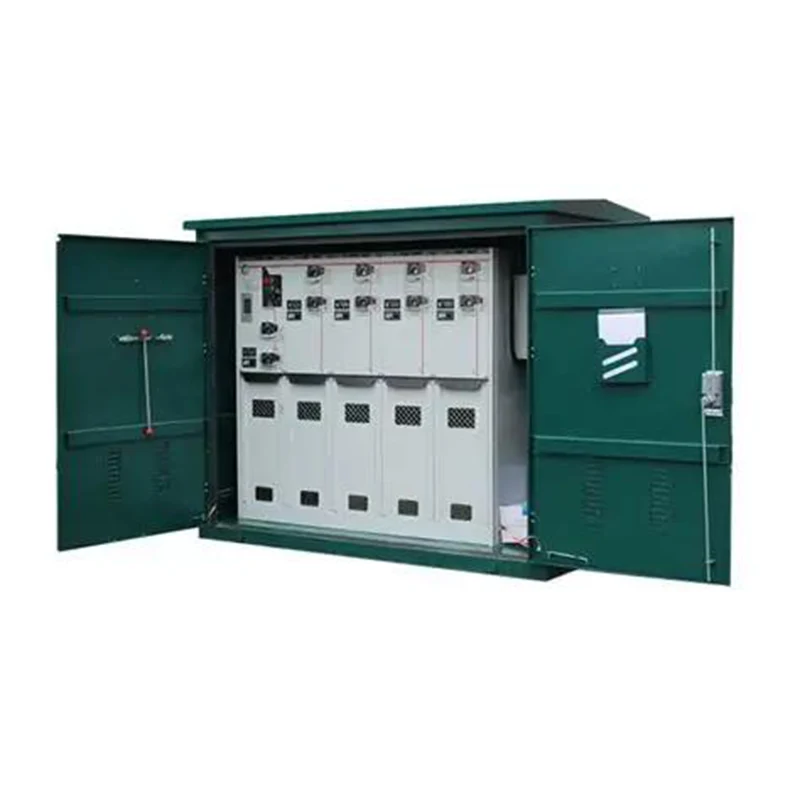

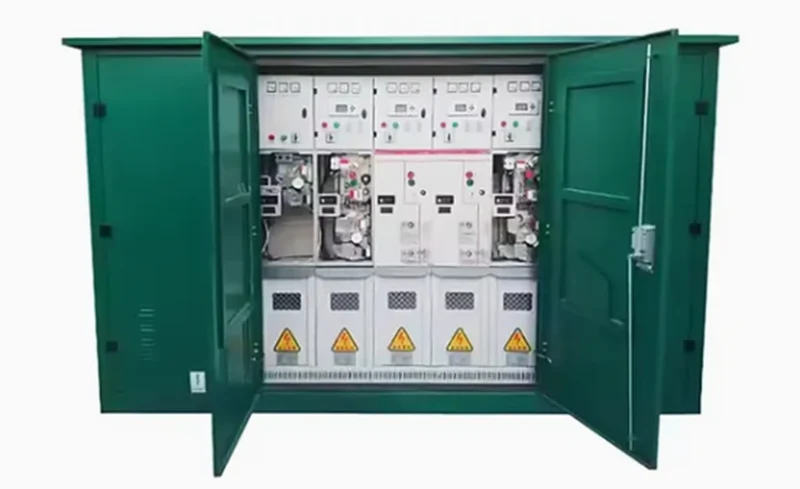

Tämän säänkestävän kokoonpanon sisäinen arkkitehtuuri on järjestetty erillisiin, teräksestä erotettuihin osastoihin. Näihin osastoihin kuuluu virtakiskokammio, kuorma-kytkin- tai katkaisija-osa, kaapeli-päätealue, käyttömekanismi-paikka, lukituskokoonpano, pienjänniteohjausosasto ja erityiset mittauslaitteet.
Jokainen vyöhyke on eristetty fyysisesti kestävillä teräsesteillä, mikä varmistaa, että kaikki vikatilat pysyvät hallinnassa ilman, että ne putoavat vierekkäisiin osiin. Virtakiskokammio sijaitsee Outdoor Box -tyyppisen älykkään kytkinlaitteen yläosassa. Tässä kammiossa pääjohtimet liitetään jatkuvaksi vaakasuoraksi juoksuksi, joka kattaa koko kojeistosarjan. Tämä vaakasuuntainen väyläjärjestely yksinkertaistaa tulevaa laajennustyötä ja mahdollistaa lisäpaneeleiden integroinnin minimaalisella uudelleenkäsittelyllä. Kaiken kaikkiaan kotelon lokeroitu asettelu parantaa sekä käyttöturvallisuutta että pitkän aikavälin huollettavuutta.
| Ei. | Nimi | Yksikkö | tekninen vaatimus | ||
| Lataa kytkinkaappi | Yhdistetty sähkölaitekaappi | ||||
| 1 | Nimellisjännite | kV | 12 | ||
| 2 | Nimellistaajuus | Hz | 50 | ||
| 3 | Nimellisvirta | A | 630 | 200 | |
| 4 | Nimelliskuorman katkaisuvirta | A | 630 | 630 | |
| 5 | Nimellinen lyhytaikainen kestovirta (RMS) | kA | 20kA | ||
| 6 | Nimellinen oikosulun kesto | S | 3s | ||
| 7 | Nimellishuippukestovirta | kA | 50/63 | ||
| 8 | Silmukan sulkemisen katkaisuvirta | A | 630 | ||
| 9 | Nimelliskaapelin latauskatkosvirta | A | 25 | ||
| 10 | Nimellinen kuormittamaton muuntajan katkaisuvirta | A | 16 | ||
| 11 | Nimellissiirron katkaisuvirta | A | 1750 | ||
| 12 | Sulake mahdollinen oikosulkuvirta (RMS) | kA | 63 | ||
| 13 | Maadoituskytkimen lyhytkestoinen kestovirta/kesto | kA | 25kA/1s | ||
| 14 | Nimellisvirran katkaisutoiminnot | joka kerta | ≥ 200 | ||
| 15 | Mekaaninen käyttöikä | joka kerta | ≥ 2000 | ||
| 16 | SF6-kaasun vuotuinen vuotoaste | ≤1 % | |||
| 17 | 1 min tehotaajuuden kestojännite (RMS) | Eristysetäisyyden yli | kV | 48 | |
| Vaiheiden välissä | kV | 42 | |||
| Vaiheesta maahan | kV | 42 | |||
| Salamapulssin kestojännite (huippu) | Eristysetäisyyden yli | kV | 85 | ||
| Vaiheiden välissä | kV | 75 | |||
| Vaiheesta maahan | kV | 75 | |||
| 18 | Kevään toimintamekanismi | Manuaalinen käyttö, päivitettävissä moottoroituun | |||
| 19 | Käyttöjännite | V | DC48VAC 220V | ||
| 20 | Ulkoisen eristyksen ryömintäetäisyys | mm/kV | ≥20 | ||
| 21 | Avausajan ero | ms | <5 | ||
| 22 | Sulkemisaikaero | ms | <5 | ||
| 23 | Pääpiirin vastus | uΩ | <140 | ||
| 24 | Kotelon suojaustaso | IP4X | |||

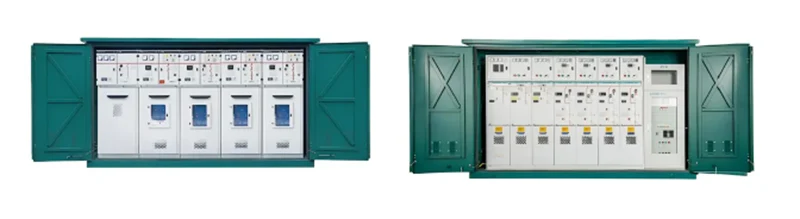

Pienjännitteinen lukitusosasto toimii myös koko kokoonpanon ohjausliittymänä. Tässä osiossa jousivarattu käyttömekanismi toimii yhdessä mekaanisten lukitusten ja selkeiden asennonosoittimien kanssa turvallisten kytkentäsarjojen ohjaamiseksi.Lisävaihtoehtoja ovat apukoskettimet, shunttilaukaisukelat, hätälaukaisutoimilaitteet, kapasitiiviset suoran linjan näytöt, avainpohjaiset lukitukset ja moottoroidut käyttölaitteet. Kammiossa on myös runsaasti tilaa, tallennuslaitteen kotelon, ohjauspiirien tai ei relay-pakkauksen, ei relay-ohjauspiiriä. Box - Type Intelligent Switchgear sen 750 mm leveässä kokoonpanossaan on varustettu kahdella identtisellä pienjännitepaikalla, mikä mahdollistaa lisävarusteiden huomattavan laajentamisen tilanjälkeä lisäämättä. Tämä kaksikammioinen järjestely yksikön sisällä varmistaa riittävän kapasiteetin kattavimmin varustetuille jakelujärjestelmille.
- Nimellisjännite: 12 kV
- Nimellisvirta: 630 A
- Katkaisukyky: 630 A (20 kA oikosulkukestävyys)
- Nimellistaajuus: 50 Hz
- Kotelon suojaustaso: IP4X
Tilaa säästävä: 60 % pienempi jalanjälki kuin perinteiset asemat
Plug and Play: Valmiiksi kootut moduulit lyhentävät asennusaikaa 70 %
Smart Ready: Sisäänrakennetut tietoliikenneportit SCADA-integraatiota varten
Kestävä: Ruostumaton teräsrakenne (-25°C - +40°C käyttö)
Joustava: Konfiguroitavissa katkaisijoilla, PT:illä, mittareilla ja USP:llä
Pienjännitteinen lukitusosasto toimii ohjausliittymänä koko kokoonpanolle tässä osiossa jousivarattu käyttömekanismi toimii yhdessä mekaanisten lukitusten ja selkeiden asennonosoittimien kanssa ohjaamaan turvallisia kytkentäsarjoja lisävaihtoehtoja ovat apukoskettimet shuntti laukaisukelat hätälaukaisutoimilaitteet kapasitiivinen live line -näytöt näppäinpohjaiset lukitukset ja moottoroidut käyttölaitteet kammio ei myöskään ohjausta anteliaasti kiinteistöjä ja ohjauslaitteita. Outdoor Box-Type Intelligent Switchgear sen 750 mm leveässä kokoonpanossaan sisältää kaksi identtistä pienjännitepaikkaa, jotka mahdollistavat lisävarusteiden huomattavan laajennuksen ilman jalanjäljen haittaa. Tämä yksikön kaksikammioinen järjestely varmistaa riittävän kapasiteetin kattavimmin varustetuille jakelujärjestelmille.
1. Tehtaamme vaatii edelleen asiakaslähtöistä ja teknologian ja tieteen kehittämistä.
2. Tuotteillamme on korkea laatu ja asiakkaidemme syvä rakkaus
3.Our tuotteet ovat läpäisseet ISO9001:2000 laatujärjestelmän sertifioinnin .
4. Meillä on vahva toimitusketju ja myynnin jälkeinen palvelu.
Q1: Mitä jännitetasoja tämä laite tukee?
Tämä ulkokäyttöön tarkoitettu älykäs jakelukokoonpano on tarkoitettu keskijännitesovelluksiin 40,5 kV asti yleisillä kokoonpanoilla 11 kV 12 kV 24 kV ja 36 kV alueellisista verkkostandardeista riippuen
Q2: Kuinka pitkä on tyypillinen toimitusaika?
Vakiokokoonpanot toimitetaan neljästä kuuteen viikossa, kun taas erikoissuojareleitä tai ei-standardeja kiskojärjestelyjä vaativat yksiköt voivat kestää kahdeksasta kymmeneen viikkoon tilausmäärästä riippuen.
Q3: Mikä on laitteen odotettu käyttöikä?
Suljetun kaasueristetyn ytimen suunniteltu käyttöikä ylittää 30 vuotta normaaleissa käyttöolosuhteissa sisäisten komponenttien huonontuessa mahdollisimman vähän tämän ajanjakson aikana.
Kysymys 4: Vaatiiko yksikkö erillisen perustuksen tai sokkelin?

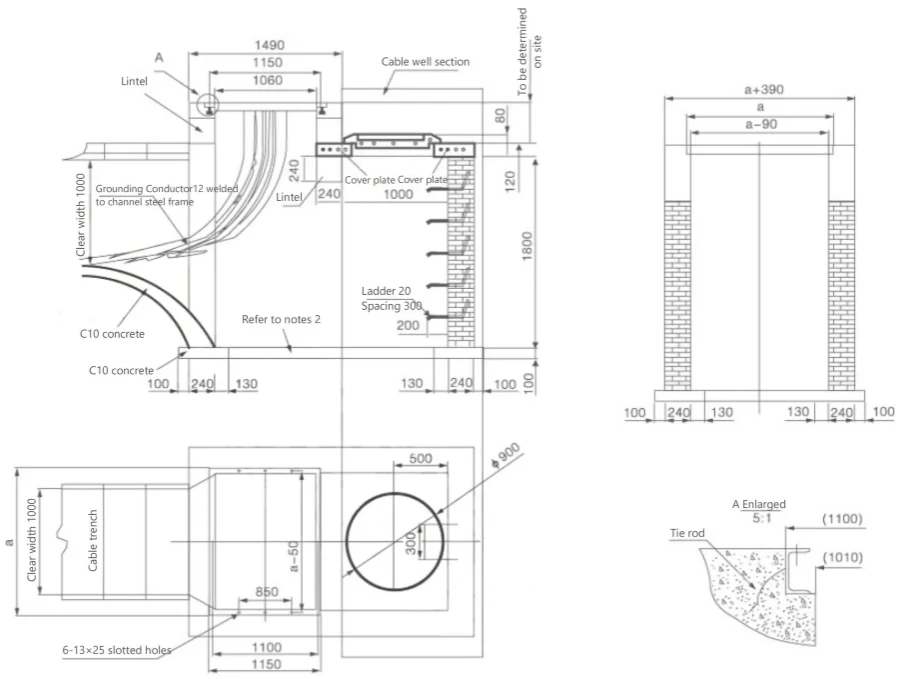

Kyllä, suositellaan tasaista betonityynyä tai kohotettua sokkelia kaapelin läpivientien oikean kohdistamisen ja vedenpoiston varmistamiseksi. Jalanjälki ja asennusreikäkuvio on toimitettu yleisessä järjestelypiirustuksessa
