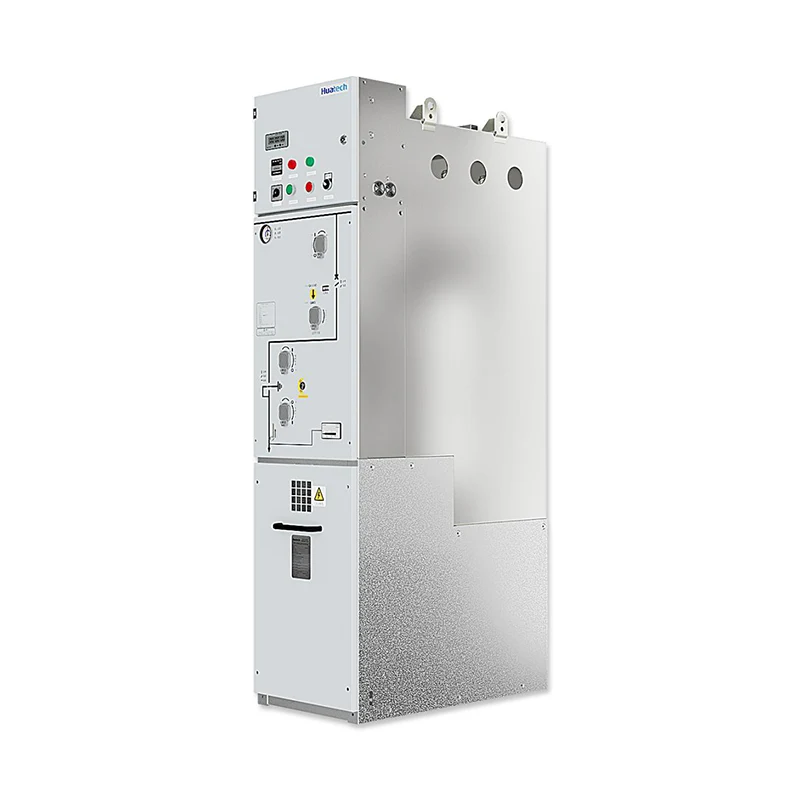

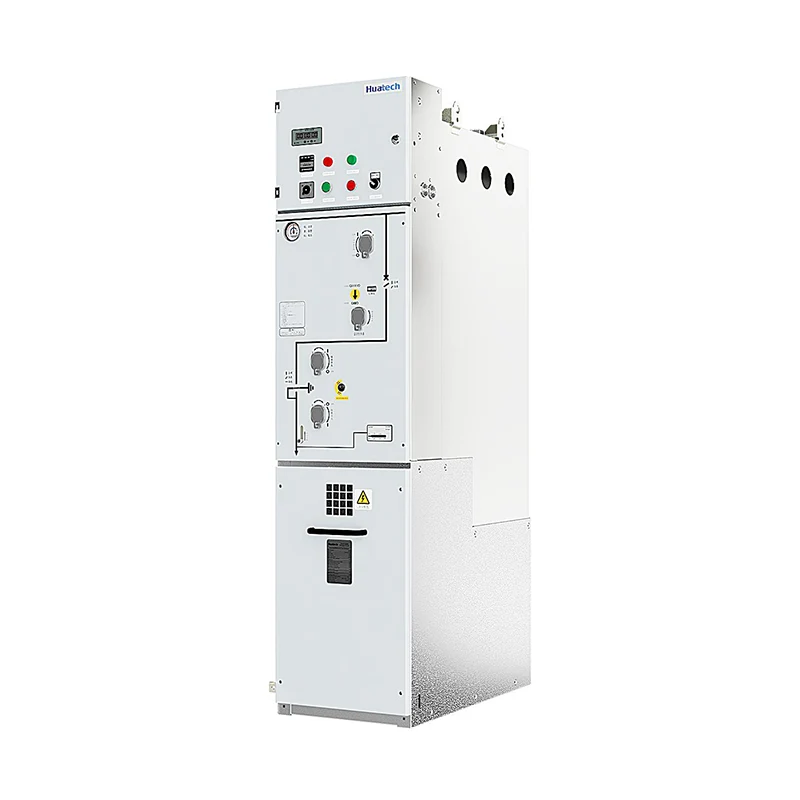

SM6 SF6 Kaasueristetty kompakti RMU

Useimmat kojeistot tekevät suuren sisäänkäynnin ja siirtyvät sitten vähitellen huoltoaikatauluun, joka on täynnä tapaamisia. Se on sellainen varuste, joka vaatii huomiota kaikkein sopimattomina hetkinä. SM6 Compact RMU noudattaa täysin päinvastaista lähestymistapaa. Tämä vaatimaton yksikkö saapuu hiljaa, asettuu sille varattuun nurkkaan eikä tee sitten mitään merkittävää seuraavien yli kolmenkymmenen vuoden aikana. Ei draamaa, ei huoltosoittoja, ei kiihkeää keskiyön vianmääritystä, ei paniikkia vuosikymmen sitten vanhentuneiden varaosien etsintää. SM6 SF6 Gas Insulated Compact RMU on vain sinetöity SF6-kammio, joka huolehtii omista asioistaan ​​samalla, kun ulkopuolinen maailma kokee lämmön, kosteuden ja pölyn kiertokulkuja. Kokoonpano ei etsi tunnistusta, ei laukaise hälytyksiä eikä tuota paperityötä. Tämä ei ole jännittävä laite, ja se on juuri se pointti.

Parametrit

Kokoonpanon ytimessä on modulaarinen arkkitehtuuri, joka mahdollistaa joustavan konfiguroinnin ja yksinkertaisen asennuksen ilman liiallista työpaikan valmistelua. Täysin tiivistetty SF6-eristysjärjestelmä eliminoi sisäisen altistuksen kosteudelle ja epäpuhtauksille ja tarjoaa luotettavan hands-off-toiminnan vuodesta toiseen. Integroidut mekaaniset lukitukset tarjoavat olennaisen kerroksen käyttöturvallisuutta ja estävät virheitä kytkentäjaksojen aikana. Samaan aikaan korkealaatuiset sisäiset komponentit varmistavat vakaan pitkän aikavälin suorituskyvyn keskijännitteisissä jakeluverkoissa. SM6 SF6 Gas Insulated Compact RMU sisältää myös erilaisia ​​toiminnallisia kokoonpanoja, mukaan lukien kuormituskatkaisimet, tyhjiökytkimet, sulakkeiden suojausjärjestelmät ja erilliset mittausyksiköt. Tämä tekee tästä kompaktista ratkaisusta mukautuvan erilaisiin käyttötarpeisiin tinkimättä sen ydinlupauksesta hiljaisesta pitkäikäisyydestä.

Sovellukset

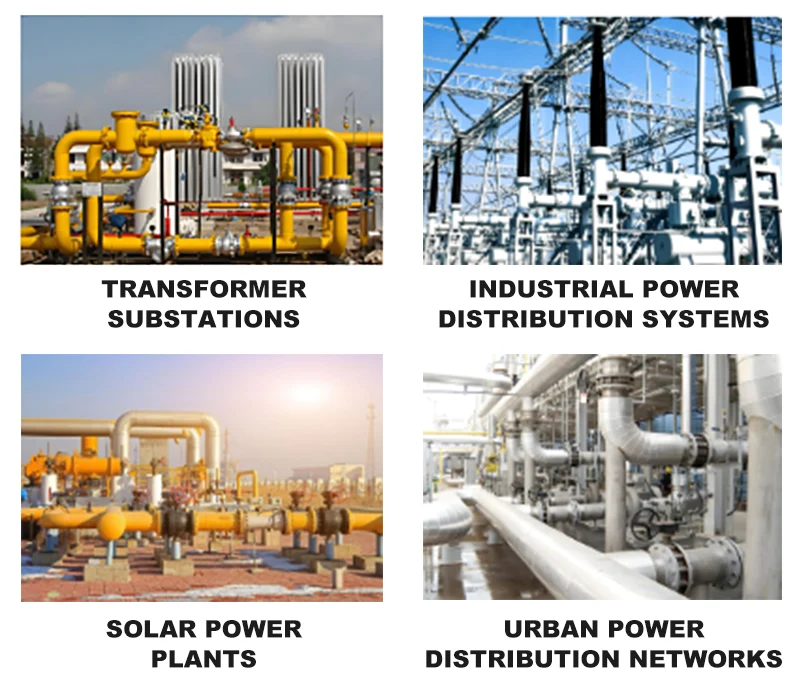

Ring Main Unit (RMU) on laajalti käytössä pienissä sähköasemissa, muuntaja-asemissa, kaupunkien sähkönjakeluverkoissa, aurinkovoimaloissa, tuulivoimaloissa ja teollisuuden sähkönjakelujärjestelmissä.

Tuotteen asennusvaiheet

Valmistelu ennen asennusta

Ennen kuin asetat SM6 SF6 Gas Insulated Compact RMU:n paikalleen, varmista, että asennus tapahtuu tyynessä, kuivassa säässä ilman puhaltavaa hiekkaa tai sadetta. Suhteellisen kosteuden tulee pysyä alle 80 prosentissa. Työalue on peitettävä antistaattisella pölykalvolla ja lattia on pidettävä puhtaana. Tarkasta laite huolellisesti. Varmista, että SF6-kaasun paine ja kosteuspitoisuus vastaavat tehtaan vaatimuksia. Tarkista kaikki eristysosat halkeamien tai vaurioiden varalta ja varmista, että tiivisteet ovat ehjät ilman uudelleenkäytettyjä tiivisteitä. Perustuksen on läpäistävä tarkastus, keskietäisyyden ja korkeuspoikkeaman on oltava kymmenen millimetriä ja upotetun pultin keskipoikkeama enintään kaksi millimetriä. Betonin lujuuden tulee olla täysin kovettunut ja tarkistettu.

Asennusvaiheet

Nosta tiivistetty kokoonpano paikoilleen käyttämällä asianmukaista takilaa ja nosturia. Säädä tasoituspultteja, kunnes pystysuuntaus on valmistajan toleranssin sisällä. Kiinnitä kaappi tehtaalla numeroidun järjestyksen mukaisesti kiristämällä kaikki pultit kalibroidulla momenttiavaimella. Käytä korkeintaan kolmea välilevyä pistettä kohti, pinon kokonaispaksuuden ollessa alle kymmenen millimetriä. Liitä saapuvat ja lähtevät kaapelit sähkökaavion mukaisesti. Pistokeliittimissä varmista, että kontaktitappi asettuu kokonaan holkin sisään, jotta se ei jää jäljelle, ja varmista, että jännityskartio sopii tiukasti ilman ylipuristusta. Täytä kaasutila kuivalla SF6:lla määritettyyn paineeseen ja suorita sitten vuototarkastus. Kaikki metalliosat on liitettävä luotettavaan maadoitusliitäntään. Tiivistysuran tulee olla puhdas ja naarmuton. Levitä tiivisteaine varovasti välttäen kulkeutumista kaasupuolelle. Hitsattu säiliö saavuttaa tyypillisesti vuotuisen vuodon alle nollapisteen viisi prosenttia. Lopullinen testaus sisältää eristysvastuksen mittauksen, tehotaajuuden kestävyyden jännitteen tarkastuksen ja kolmiasentoisen kytkimen mekaanisen lukituksen toiminnan vahvistuksen. Älä koskaan avaa kaasulla täytettyä kammiota ilman valmistajan lupaa ja ohjeistusta. Laitehuoneessa tulee olla matalatasoinen ilmanvaihto ja ilmanvaihto vähintään neljä kertaa tunnissa, ja suljetuissa tiloissa työskentelevien henkilöiden tulee kantaa mukanaan SF6- ja hapenilmaisumonitorit.

Työpaja

Sertifikaatit ja pätevyys

FAQ

Q1: Millainen takuu kattaa?

Vakiotakuu on voimassa kaksitoista kuukautta käyttöönotosta tai kahdeksantoista kuukautta toimituksesta sen mukaan, kumpi tulee ensin, pidennetyt ehdot saatavilla pyynnöstä

Q2: Kuinka helppoa on hankkia varaosia?

Kriittiset varaosat pidetään aluevarastoissa, ja yleisimmät tuotteet toimitetaan 3–5 työpäivän kuluessa

Q3: Mitä rutiinihuoltoa todella vaaditaan?

Painemittareiden ja kaapeliliittimien silmämääräinen tarkastus vuosittain Toimintamekanismin tarkastukset muutaman vuoden välein kytkentätaajuudesta riippuen

Q4: Voiko tätä yksikköä laajentaa myöhemmin, jos kuormitus kasvaa?

Kyllä, modulaarinen arkkitehtuuri mahdollistaa lisäpaneeleiden lisäämisen minimaalisella korjauksella, jos tilaa oli varattu alkuperäisessä asettelmassa

Q5: Mitä sertifikaatteja tällä laitteella on?

Kokoonpanolla on ISO 9001 -sertifikaatti sekä asiaankuuluvien IEC-standardien mukaiset tyyppitestausraportit, kaikki asiakirjat ovat saatavilla pyynnöstä
