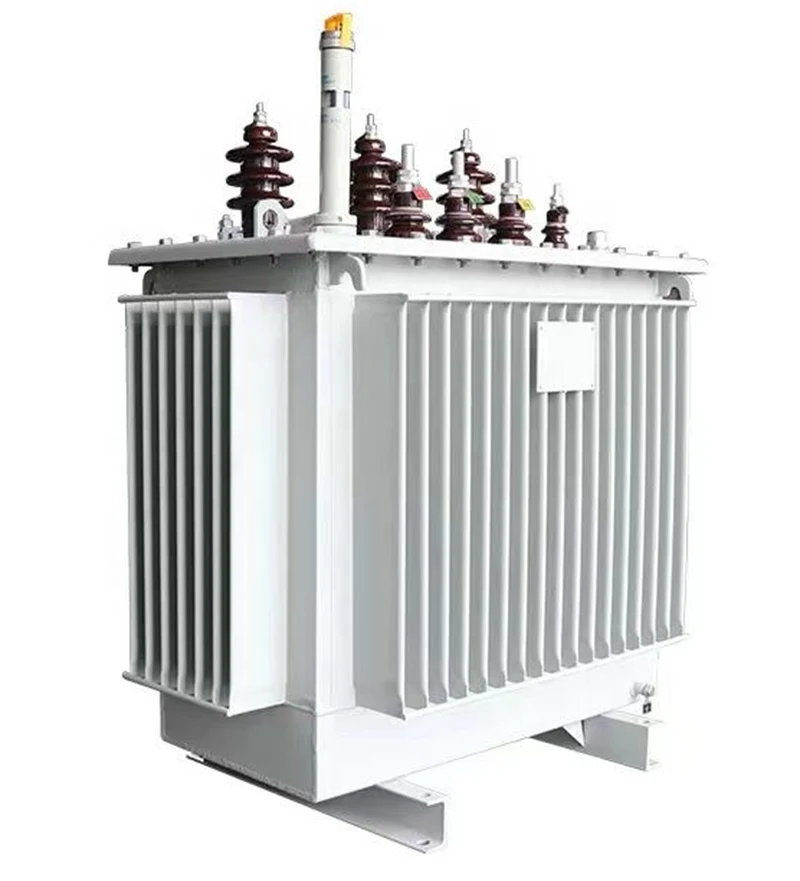

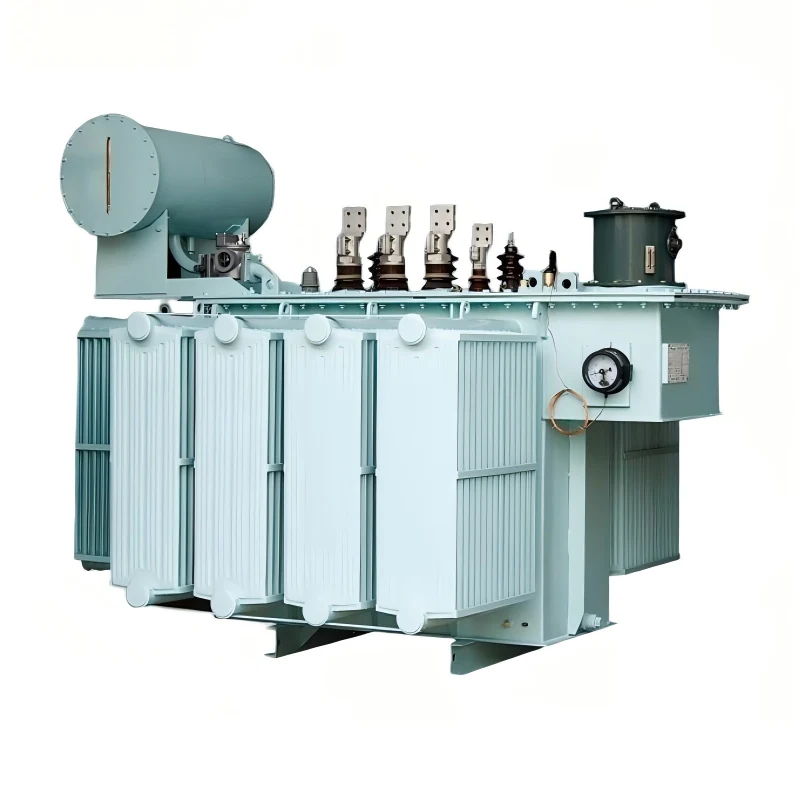

JUCEG on ammattimainen 35 kV kolmivaiheisen öljyn upotetun muuntajan T&K- ja valmistustehdas Kiinassa, ja se on erikoistunut massatuotantoon, tiukkaan ISO-laadunvalvontaan ja OEM/ODM-palveluun. Käyttämällä korkealaatuisia materiaaleja ja kehittyneitä suunnittelutekniikoita se saa aikaan pienen koon, kevyen ja helpon asennuksen ja kuljetuksen. Se ottaa käyttöön uusia energiaa säästäviä tekniikoita, joilla on perinteisiin muuntajiin verrattuna merkittävämpiä energiansäästövaikutuksia, erityisesti kevyessä kuormituksessa ja kuormittamattomissa olosuhteissa, säilyttäen silti korkean energiatehokkuuden. 35 kV kolmivaiheisessa öljyssä upotettavassa muuntajassa on kuormitusjännitteen säätötoiminto, joka voi suoraan säätää jännitettä kuormituksen alaisena pysäyttämättä konetta. Se on kätevä käyttää, taloudellisesti käytännöllinen ja tehokkaampi.
Se voi tuottaa vakaasti jännitettä, vähentää tehokkaasti jännitteen vaihteluita ja melua, ja sillä on hyvä eristyskyky, mikä voi estää sähköonnettomuuksia. Kuorella ja eristysmateriaaleilla on hyvä säänkestävyys ja korroosionkestävyys, ja ne voivat mukautua erilaisiin ankariin ympäristöolosuhteisiin varmistaen pitkän aikavälin vakauden.
|
Parametri |
Yksityiskohdat/tekniset tiedot |
|
Nimellisteho |
500 kVA ~ 20 000 kVA |
|
Tulojännite |
33 kV / 35 kV |
|
Lähtöjännite |
0,4 kV / 0,69 kV / 1 kV |
|
Nimellistaajuus |
50 Hz / 60 Hz |
|
Kapasiteetti |
1000L ~ 12000L |
|
Jäähdytysmenetelmä |
ONAN (luonnollinen öljyjäähdytys)/ONAF (öljyilmajäähdytys) |
|
Impedanssijännite |
4 % ~ 6 % |
|
Kuorman menetys |
< 2 W / kVA |
|
Oikosulkukatkos |
≤ 2 % |
|
Ympäristön lämpötila |
-5 °C ~ 40 °C (Korkean lämpötilan versio tukee korkeita lämpötiloja kestävää rakennetta) |
|
Paino |
2000 kg ~ 25 000 kg |
|
Ulkoiset mitat |
Räätälöity tehomallin mukaan: 2,0 m x 3,5 m x 6,0 m |
|
Eristystaso |
F-luokka (155 °C) / H-luokka (180 °C) |
|
Seisminen vastustuskyky |
8. luokan seisminen kestävyys, sopii monimutkaisiin geologisiin ympäristöihin |
|
Melutaso |
≤ 65 dB (vähämeluinen muotoilu, sopii kaupunki- ja teollisuusalueille) |
|
Energiaa säästävä suorituskyky |
Tehokas muotoilu, joka täyttää kansainväliset energiatehokkuusstandardit ja vähentää energiankulutusta |
|
Pitkäaikainen vakaus |
Laadukkaat komponentit takaavat vakaan toiminnan ja alhaisen vikatiheyden |
|
Sertifiointistandardit |
ISO-sertifiointistandardit |
1. 7-vaiheinen lämpötilan ohjausteknologiajärjestelmä, joka yhdistettynä lämpötilakentän diniittielementtianalyysiin varmistaa eri eristysmateriaalien suorituskyvyn edut täysin.
2. Eristysjärjestelmä perustuu JUCEG Insulation -paperiteknologiaan.
3. Alhainen melu: Ainutlaatuisia melunvaimennustoimenpiteitä on otettu käyttöön eri osissa sen varmistamiseksi, että melunhallinta on kansallisia standardeja parempi.
Kesän tehohuipputarpeisiin suotuisasti JUCEGin 35 kV:n kolmivaiheiset öljyn upotetut muuntajat sopivat jakeluverkkoihin, joissa on korkea kuormitus korkeissa lämpötiloissa ja paikkoihin, joissa on iskukuormitus ja jatkuva ylikuormitus. Kuten teräs, metallurginen teollisuus, rautatiekuljetus, voimalaitos, vesivoimala jne.
|
Arvioitu Kapasiteetti |
Jännitteen yhdistelmä ja kosketusalue |
Vektori ryhmä |
Kuorman menetys kW |
kuormituksen menetys kW (75C) |
Ei kuormaa nykyinen % |
Oikosulku impedanssi % |
||
|
korkea jännite |
Korkea jännite kosketusalue |
Pieni jännite kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2 × 2,5 % |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspekti |
33kV jakelumuuntaja |
35kV jakelumuuntaja |
|
Nimellisjännite |
33 kV (yleinen monissa IEC-pohjaisissa järjestelmissä) |
35 kV (usein korkein laitejännite Um IEC-standardeissa) |
|
Laitteiden korkein jännite (um) |
36kV asti |
36–40,5 kV (tarjoaa käyttökatteen) |
|
Yhteinen käyttö |
Käytetään ensiö- tai toisiojakelussa, esim. 132/66kV:n alentaminen 33kV:iin tai 33kV 11/0,4kV:iin |
Samanlainen käyttö verkoissa, joissa on 35 kV nimellisjännite (yleinen Kiinassa ja osissa Aasiaa) |
|
Tyypilliset arvosanat |
500kVA–20MVA+, öljyupotettu tai kuivatyyppinen |
Melkein samat arvosanat ja tyypit |
|
Eristys & BIL |
Salamaimpulssin kesto noin 170–200 kV |
Hieman korkeampi, vastaa 35kV luokkaa |
|
Standardit |
IEC60076, IEEE/ANSI; yleinen Intiassa, Isossa-Britanniassa, Lähi-idässä ja Afrikassa |
IEC60076 (Um = 36 kV luokka); käytetään Kiinassa ja joillakin Aasian alueilla |
|
Sovellukset |
Kaupunkien/maaseudun sähköasemat, teollisuuslaitokset, kaupalliset kompleksit, uusiutuvan energian tehostaminen/asennus |
Samat sovellukset 35 kV standardoiduille verkoille |
|
Fyysinen koko ja hinta |
Hyvin samanlainen kuin 35kV yksiköt |
Hieman suurempi tai kalliimpi korkeamman eristystason ansiosta |
|
Tehokkuus ja tappiot |
Optimoitu koko päivän tehokkuuteen ja pieniin häviöihin |
Sama tehokkuuspainotus |
