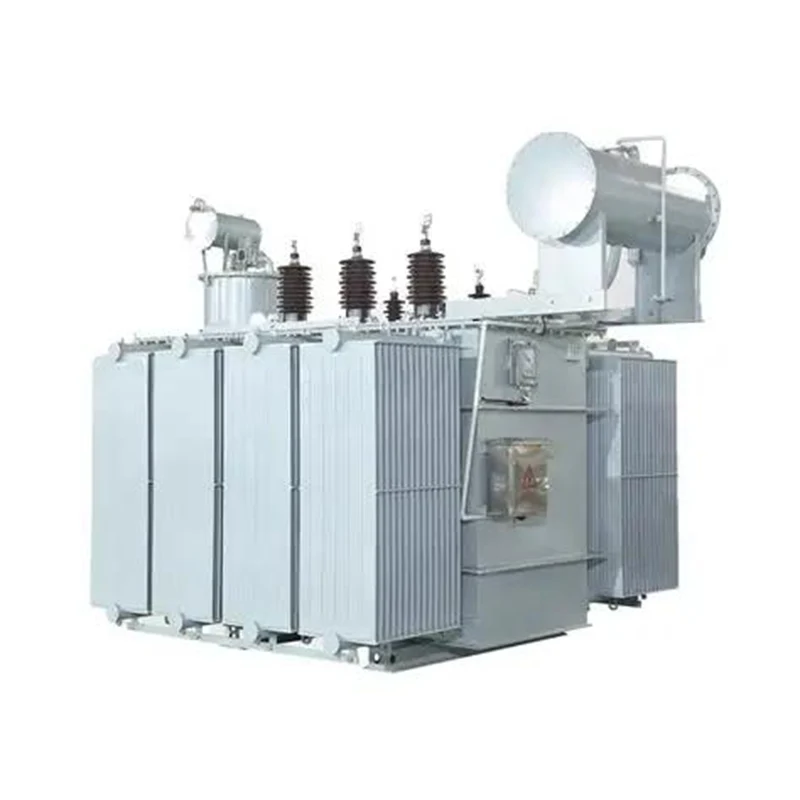

OLTC öljyupotettu tehomuuntaja

Ammattimaisena korkealaatuisena JUCEG OLTC öljy upotetun tehomuuntajan valmistajana tarjoamme sinulle parhaan myynnin jälkeisen palvelun. OLTC:n avulla muuntaja voi muuttaa hanan asentoa kuormitettuna ja siten säätää lähtöjännitettä. Tämä on erityisen tärkeää tilanteissa, joissa tarvitaan vakaata jännitteensyöttöä, kuten alueilla, joissa sähköverkon jännitteenvaihtelut ovat merkittäviä, tai teollisuuden skenaarioissa, joissa kuormitus vaihtuu usein. OLTC Oil Immersed Power Transformer käyttää eristävänä väliaineena muuntajaöljyä, jolla on korkea eristyslujuus ja joka voi tehokkaasti eristää jännitteet käämien välillä sekä käämien ja maadoitettujen rautasydämen/öljysäiliön välillä, mikä estää oikosulkupurkauksen. Muuntajaöljy ei toimi vain eristävänä väliaineena, vaan sillä on myös rooli lämmönpoistossa. Se absorboi muuntajan käytön aikana syntyvän lämmön, siirtää lämmön konvektion kautta öljysäiliön seinämään ja sitten haihduttaa sen ilmaan öljysäiliön seinämän läpi varmistaen, että muuntajan lämpötila pysyy sallitulla alueella. Rautasydän on yleensä valmistettu piiteräslevyistä, jotka on pinottu yhteen pyörrevirtahäviöiden ja magneettisten hystereesihäviöiden vähentämiseksi; käämit on valmistettu kupari- tai alumiinilangoista, jotka on kierretty, jaettu suurjännitekäämiin ja pienjännitekäämiin, ja ne muuntavat syöttösähkön eri jännitetasoiksi lähtösähköenergiaksi sähkömagneettisen induktion avulla.

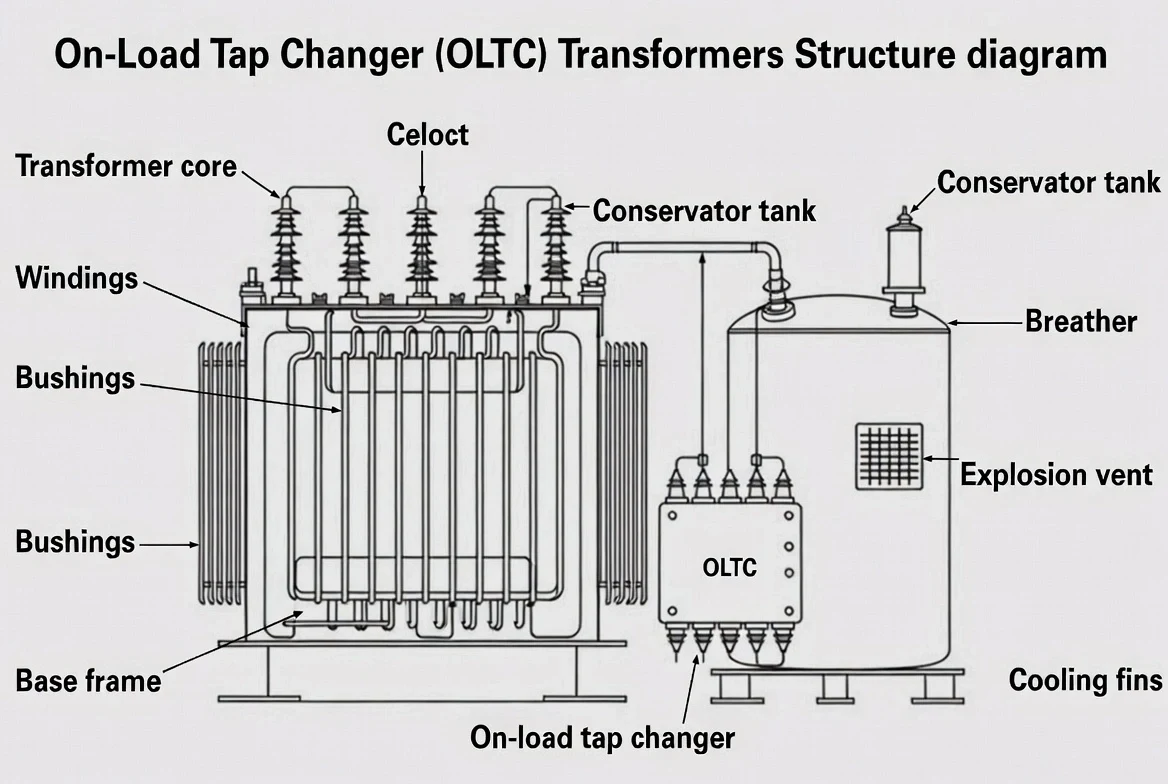

Kuinka OLTC-muuntajat toimivat käytännössä

Toimintaperiaate

OLTC toimii vaihtamalla muuntajan käämin eri pisteisiin kytkettyjen väliottojen välillä.

Jokaisen napautusvaihdon aikana:

1. Kuormavirta siirretään tilapäisesti siirtymävastusten tai reaktorien kautta.

2. Valokaaria ohjataan eristetyssä kytkentäkammiossa.

3. Lähtöjännite säädetään syöttöä katkaisematta.

Tämä ohjattu prosessi varmistaa vakaan jännitteen säätelyn myös voimakkaiden kuormituksen muutosten aikana.

Tyypillinen jännitteensäätöalue

Useimmat OLTC-muuntajat tarjoavat:

· ±10 % jännitteensäätö

· Askelkoot 1,25 % tai 1,5 %

· 17 - 33 hanan asentoa muuntajan suunnittelusta riippuen

OLTC Oil Immersed Power Transformer Nämä parametrit valitaan verkon suunnittelututkimusten ja odotetun jännitteen pudotuksen perusteella siirto- tai jakelulinjoissa.

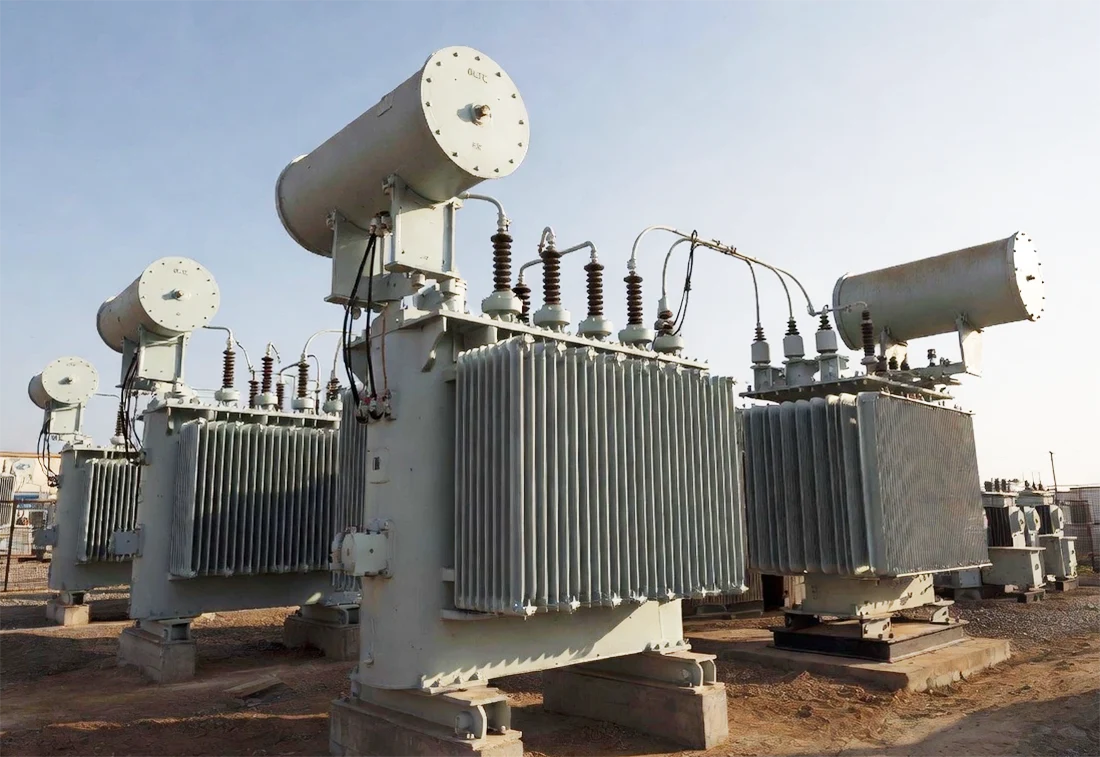

OLTC suurjännite- ja sähköverkoissa

OLTC-muuntajia käytetään laajasti:

· Siirtoasemat (110kV–765kV)

· Yhteyspisteet tuotanto- ja kuormituskeskusten välillä

· Teollisuuslaitokset, joiden kysyntä vaihtelee

· Verkkomuuntajat uusiutuvalle energialle

Näissä sähköjärjestelmissä OLTC Oil Immersed Power Transformer auttaa stabiloimaan jännitettä, vähentämään teknisiä häviöitä ja varmistamaan käyttöjänniterajojen noudattamisen.

Sovellusskenaario

Siirto- ja jakeluverkoissa OLTC-öljytehomuuntajia käytetään jännitteen säätelyyn ja sähköenergian laadun varmistamiseen. Erityisesti pitkän matkan voimansiirrossa tai alueilla, joilla sähköverkossa on merkittäviä jännitevaihteluita, niiden jännitteensäätötoiminto on erityisen tärkeä. Ne soveltuvat vakaata jännitteensyöttöä vaativille teollisille tuotantolaitoksille, kuten teräs-, kemian- ja paperiteollisuudelle. Näiden teollisuudenalojen laitteilla on korkeat vaatimukset jännitteen stabiiliudelle, ja OLTC-öljyupotetut tehomuuntajat voivat täyttää niiden tarpeet. Uusiutuvan energian järjestelmissä, kuten aurinko- ja tuulienergiassa, OLTC Oil Immersed Power Transformeria käytetään synkronoimaan epävakaa teho sähköverkkoon. Se voi auttaa hallitsemaan epävakaa tehontuotantoa ja varmistamaan uusiutuvan energian järjestelmien yhteenliittämisen perinteisiin sähköjärjestelmiin.
